Transducteur ultrasonique sous-marin 5 MHz pour vélocimètre acoustique Doppler ADV

Partager sur:

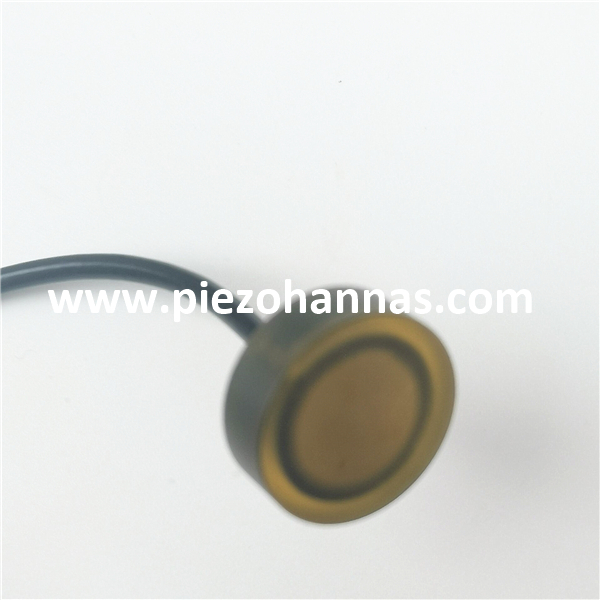

Transducteur ultrasonique sous-marin 5 MHz pour vélocimètre acoustique Doppler ADV

Application: Velocimètre Doppler acoustique ， Terrier sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-5m-01d
Marque de produit:
Piezohannas
code produit:
PHW-5M-01D

Description du produit

Transducteur ultrasonique sous-marine à 5 MHz pour le vélocimètre Doppler acoustique ADV

1. Introduction

La vélocimétrie Doppler acoustique (ADV) est conçue pour enregistrer les composants de vitesse instantanée en un seul point avec une fréquence relativement élevée. Les mesures sont effectuées en mesurant la vitesse des particules dans un volume d'échantillonnage à distance en fonction de l'effet de décalage Doppler.

2. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	5 MHz ONUultrasons derwater transducteur
Modèle	PHW-5M-01D
La fréquence	5 MHz±5%
Distance de détection	001～1m
Le minimum LMEDANCE parallèle	Ω ± 20％
Capacitance	pf ± 20％@ 1khz
Sensibilité
en fonctionnement Tension	De pointe Tension＜ 60vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 1,5 ° ± 0,2 ， Angle tranchant: 3,4 ° ± 0,5
Logement Matériel	matériau composite
Usage	Vélocimètre Doppler acoustique（Adv），Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	6,7 g（Longueur: 25 cm）
Instructions de câblage	Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）
Courbe d'admission		Diagramme de structure de produit
		$Ui {dk 8TTP% q% kda) _ala $ h$

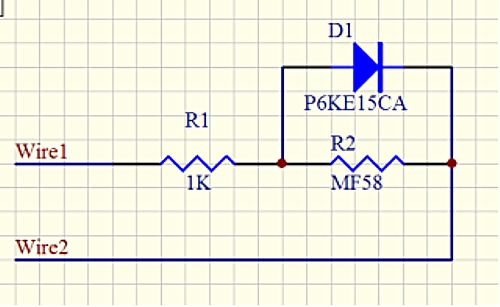

3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

0ryjg8d (6_q9xm% 86pdg

sur:

En vertu d'un:

Transducteur ultrasonique ADV 5 MHz Transducteur à ultrasons sous-marine de 5 MHz Transducteur ultrasonique pour le vélocimètre Doppler acoustique Transducteur de vélocimètre Doppler acoustique capteur de vélocimètre Doppler acoustique Transducteur de vélocimètre Doppler acoustique 5 MHz Capteur à ultrasons pour vélocimètre Doppler acoustique transducteur pour le vélocimètre Doppler acoustique Transducteur de profondeur ultrasonique de 5 MHz sous l'eau Transducteur acoustique ultrasonique ADV 5 MHz
