Phw-4m
Piezohannas
PHW-4M

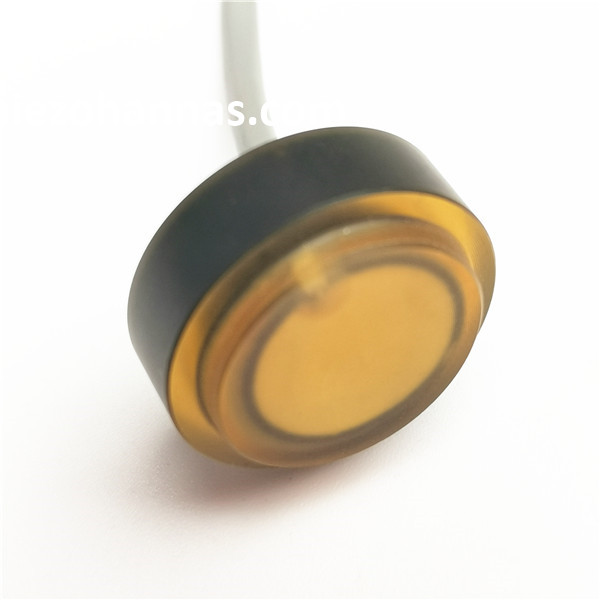

Transducteur ultrasonique sous-marine de 4 MHz pour la mesure de la profondeur de 1 m
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 4MHz sous-marinultrasonique transducteur |
| |
Modèle | PHW-4m | ||
La fréquence | 4MHz ±5% | ||
Détection de distance | 001～1m | ||
Le minimum LMEDANCE parallèle | 2.5Ω ± 20％ | ||
3400pf ± 20％@ 1khz | |||
Sensibilité | |||
De pointe Tension＜75VPP | |||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
| (Largeur de faisceau) faisceau de demi-puissance Largeur@ -3db:1.2±dix%， Angle aigu:3.0±dix% | ||
Logement Matériel | matériau composite | ||
Usage | Mesure de distance sous-marine | ||
Installer la taille | Voir le dessin de la structure du produit pour plus de détails | ||
Niveau de protection | IP68 | ||
Lester | 20.8g ± 5％ （Longueur：1m） | ||
Instructions de câblage | Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de températureest facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de mesure de la distance sous-marine:
Les détecteurs à ultrasons trouvent la distance entre le fond marin et la surface de l'eau. Pour mesurer le niveau, la profondeur, avec un détecteur de portée à ultrasons, le module est monté au fond de la mer, au fond marin, en regardant la surface. Nous devons mesurer le temps entre l'impulsion de transmission et les impulsions reçues par l'écho. Étant donné que le signal à ultrasons se déplace à la vitesse du son, le temps entre la transmission et l'écho reçus est une mesure de la distance à la surface, la profondeur de l'eau. Un micro-contrôleur envoie une impulsion au module ultrasonique. Le module transmet une onde à ultrasons pendant une courte période et attend pour recevoir son écho. Dès que l'écho est reçu au module ultrasonique, une impulsion est envoyée au micro-contrôleur, qui mesure le temps entre deux impulsions. Il existe deux modes de fonctionnement, le mode de programme et le mode d'exécution. Lorsque l'unité est alimentée, il est programmé pour démarrer en mode d'exécution, pour détecter la distance de la face du transducteur à une profondeur cible en mètres.
