Transducteur ultrasonique sous-marin 2KHz pour ultrasons Drive The Fish

Partager sur:

Transducteur ultrasonique sous-marin 2KHz pour ultrasons Drive The Fish

Application: échographie conduite le poisson

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-700Hz-1000A
Marque de produit:
Piezohannas
code produit:
PHW-700Hz-1000A

Description du produit

Transducteur à ultrasons piézoélectrique 650KHz pour le débitmètre à ultrasons

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	2 kHzsous-marin ultrasonique transducteur
Modèle	PhW-700Hz-1000A
La fréquence	2KHz ±5%
LMEDANCE PARALLEMENT	1800Ω ± 20％
Capacitance	37200pf ± 20％@ 1khz
Sensibilité	24V Conduite sinusoïdale、distance：0.05m、 Recevoir et envoyer,Recevant une amplitude：100 mV
en fonctionnement Tension	De pointe Tension＜300VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Matériel de logement	acier inoxydable
usage	UltrasonConduire le poisson
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	3800g ± 5％（longueur de fil：2m）
Instructions de câblage	Rouge: transducteur +, noir: transducteur -

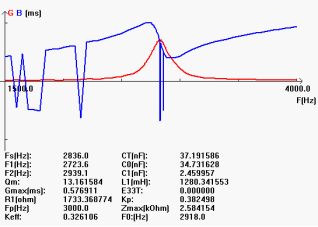

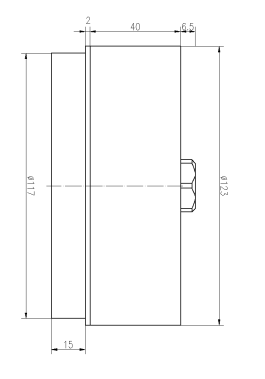

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
