Transducteur ultrasonique sous-marin 28KHz pour le niveau de boue

Partager sur:

Transducteur ultrasonique sous-marin 28KHz pour le niveau de boue

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-28K-S
Marque de produit:
Piezohannas
code produit:
PHW-28K-S

Description du produit

Transducteur ultrasonique sous-marine de 28 kHz pour le niveau de boue

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	28Khz sous-marintransducteur à ultrasons pour le niveau de boue
Modèle	PHW-28K-S
La fréquence	28Khz±5%
Détection de distance	1000m
LMEDANCE PARALLEMENT	270Ω ± 20％
Capacitance	10000pf ± 20％@ 1khz
Sensibilité
en fonctionnement Tension	De pointe Tension＜2000VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:53.7° ±dix%
Matériel de logement	abdos
usage	Débitmètre ultrasonique, télémètre sous-marin
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	1030 g ± 5％（Longueur de fil: 2m）
Instructions de câblage	Rouge: transducteur +, bleu: capteur de température +, noir: public -; Fil de capteur de température bleu et noir (MF58);

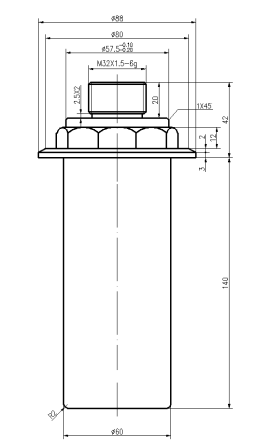

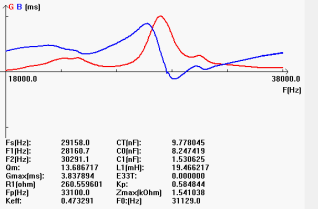

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
