PHW-180-01A
Piezohannas
PHW-180-01A
Transducteur ultrasonique sous-marine de 150 kHz pour la mesure de la profondeur de 200 m
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 150 kHztransducteur ultrasonique sous-marine |
| |
Modèle | PHW-180-01A | ||
La fréquence | 150 kHz±5% | ||
Distance de détection | 1.0～200m | ||
LMEDANCE PARALLEMENT | 500Ω ± 20％ | ||
1000pf ± 20％@ 1khz | |||
Sensibilité | Pas de charge dfléchirvoltage:400VPP、Distance:06m、 écho amplitude：500 mV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：26° ±dix%, Angle aigu :65° ±dix% | |||
Matériel de logement | Pom | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 30g ± 5％（longueur de fil：1m） | ||
Instructions de câblage | Rouge: transducteur +, blanc: transducteur -, noir: fil blindé； （ capteur de température est facultatif） | ||

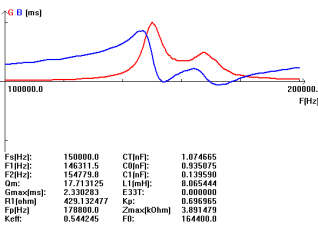

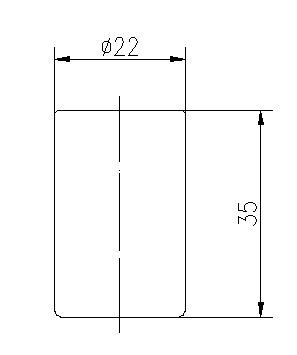

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
