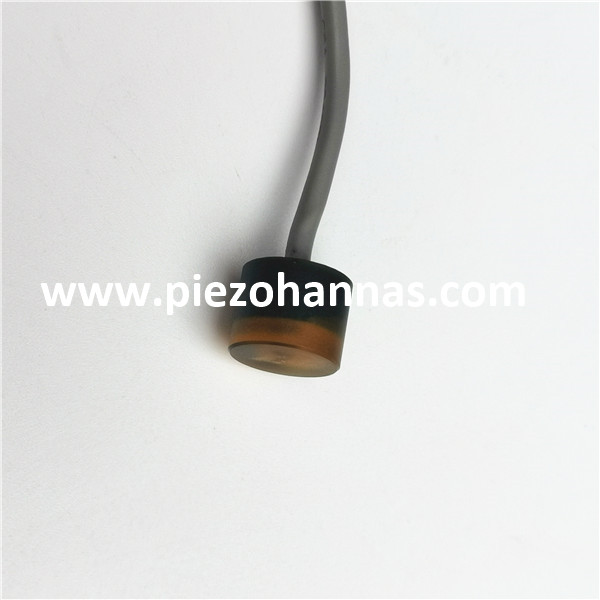

PHW-10M-01B
Transducteur à ultrasons sous-marine de 10 MHz pour le vélocimètre Doppler acoustique ADCP
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 10 MHz ultrasonic sous-marin transducteur |
| |
Modèle | Phw-10m-01b | ||
La fréquence | 10 MHz ± 5% | ||
Distance de détection | 0.005～0.3m | ||
Parallèle minimum lMedance | |||
Capacitance | |||
Sensibilité | |||
en fonctionnement Tension | De pointe Tension ＜ VPP | ||
en fonctionnement Températuree | -40～+ 80 ℃ | ||
Pression | ≤ 10kilos ou 1MPA | ||
Angle | (Largeur de faisceau) faisceau de demi-puissance Largeur @ -3db: 1,1 ° ± 10% ， Angle pointu: 2,6 ° ± 10% | ||
Matériel de logement | |||
Usage | Vélocimètre Doppler acoustique, distance sous-marine | ||

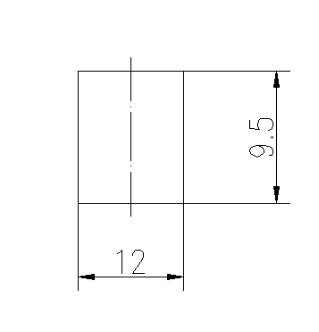

Installation Dimension | Vérification du diagramme de structure du produit dessous | ||
Niveau de protection | IP68 | ||
Lester | 10g ± 5％ | ||
Instructions de câblage | Rouge + ， blanc- ，Noir: fil blindé； （capteur de températureest facultatif） | ||
Courbe d'admission | Diagramme de structure de produit | ||
| |||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de vélocimètre Doppler acoustique:
Un vélocimètre Doppler acoustique (ADV) fonctionne par le principe du décalage Doppler. Cette Le concept est illustré par un exemple simple: si vous vous tenez à un passage à niveau et Un train flétrit sa corne lorsqu'il passe, vous entendez le klaxon à un terrain plus élevé alors que le train s'approche, puis une hauteur inférieure au fur et à mesure de son départ. Alors que le train se dirige vers vous, son Les ondes de la corne sont compressées (signifiant une fréquence plus élevée) et vous percevez le son à une hauteur supérieure. Comme le train vous quitte, les ondes sonores ne sont plus compressées Et vous entendez un bruit de fréquence inférieur et inférieur.
