Phw-50/200-na
Piezohannas
PHW-50/200-NA
Transducteur ultrasonique à double fréquence de 200 kHz-50KHz pour un débitmètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz-50khz double fréquence utransducteur de gamme de plans |
| |
Modèle | PHW-50/200-NA | ||
La fréquence | 200 kHz ±5%/ 50khz±5% | ||
Distance de détection | 200 kHz 0,6～120m 50khz 3～500m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
4300pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：600VPP、Distance:08m、 Écho amplitude：15 V（200 kHz） | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：7,5 ° ±dix%， Angle aigu: 17,5 ° ±dix%（200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：27 ° ±dix%， Angle aigu: 68 ° ±dix%（50khz） | ||
Logement Matériel | Pom | ||
Usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 750g ± 5％ （Lengouffer：10m） | ||
Instructions de câblage | (troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -; | ||

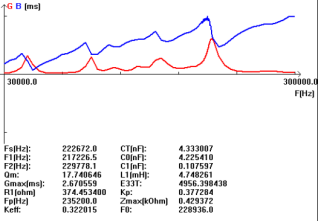

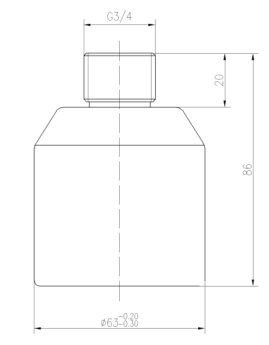

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
