Ph22F0830
Piezohannas
PH22F0830
Transducteur à ultrasons piézo 22 kHz pour la mesure de la plage
Introduction:
Le capteur à ultrasons PH22F0830 a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | Ph22F0830 |
Fréquence de résonance centrale (khz) | 22 kHz ± 2,0 kHz |
Bande passante | 2,0 kHz |
Distance de détection | 0,8 ~ 30m |
Angles morts | <0,8 m |
Poutre d'angle de lancement(-6 dB completangle) | 15 ± 2 ° |
Sensible | -60 dB min |
Capacité électrostatique | 5000pf ± 20% |
Impédance parallèle minimale | 300Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | 4000vp-p |
Température de fonctionnement | -20 ~ 70℃ |
Température de stockage | -40 ~ 85℃ |
Niveau de protection | IP65 |
Taille (diamètre * hauteur, mm) | φ140x235 |
Installation | Fixé de vis |
Boîtier | PVC + F4 |
Longueur de câble | 3 m (peut être personnalisé) |
Lester | 2,5 kg |

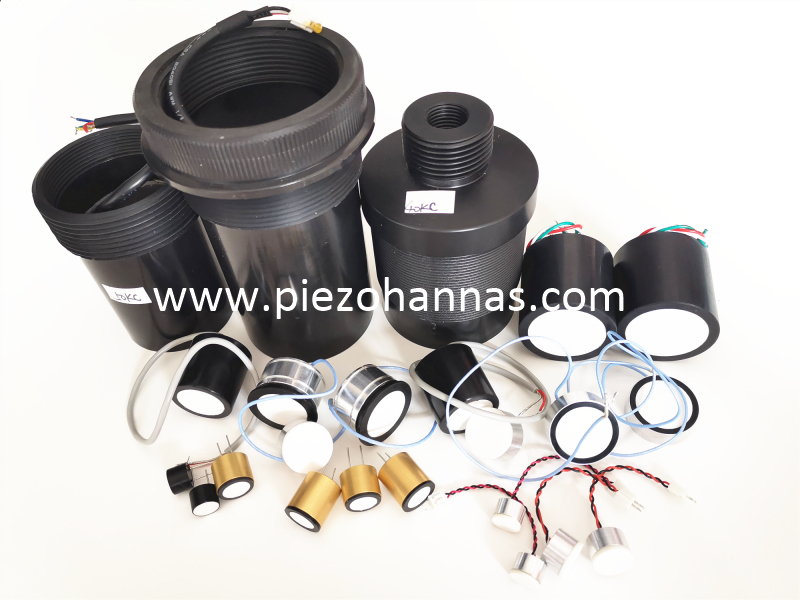

Image:
Dimension de contour:
Courbe de résistance à la fréquence：
La fréquence-Angle de phase Courbe：
Test de sensibilité:
Tension de transmission:200VP-P; période:10; Distance: 1m
Dirréctivité Courbe：
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
1. Joint de semblance d'activité (extérieur en PVC couvrant)
2.Condément de thread de confidence (G1 \")
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
