PHW-750-AS

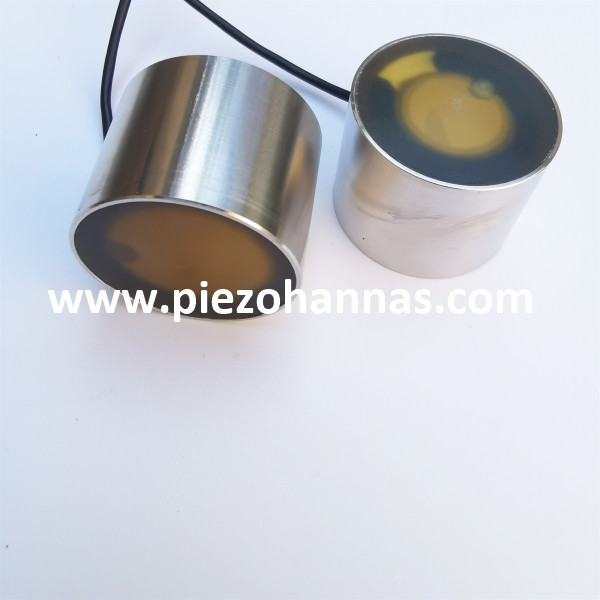

Transducteur ultrasonique sous-marine à 750 kHz pour capteur de niveau liquide
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur ultrasonique sous-marine de 750 kHz |
| |
Modèle | Phw-750-as | ||
La fréquence | 750 kHz ± 5% | ||
Détection de distance | 0.30～15m | ||
LMEDANCE PARALLEMENT | 200Ω ± 20％ | ||
1500pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 23 V、Distance: 0,3 m、Écho amplitude: 200 MV | ||
-10～+50 ℃ | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:4,4 ° ± 10% ， Angle pointu: 10 ° ± 10% | |||
Matériel de logement | 304 | ||
usage | Finder de gamme de sous-marins, capteur de niveau liquide | ||

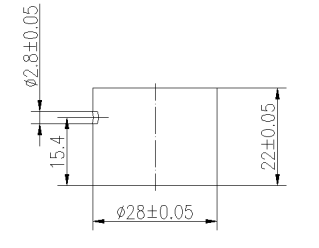

Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 46g ± 5％ （longueur de fil：2,5 m） | ||
Instructions de câblage | Blanc: transducteur +, noir: transducteur -; | ||

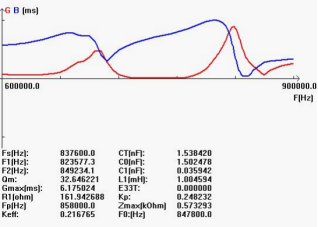

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application du capteur de niveau liquide:
Intégrale du contrôle des processus dans de nombreuses industries, les capteurs de niveau liquide se répartissent en deux types principaux. Les capteurs de mesure au niveau du point sont utilisés pour marquer une seule hauteur liquide discrète - une condition de niveau prédéfini. Généralement, ce type de capteur fonctionne comme une alarme élevée, signalant une condition de sur-remplissage ou comme marqueur d'une condition d'alarme faible.Les émetteurs de niveau continu sont plus sophistiqués et peuvent fournir une surveillance de niveau d'un système entier. Ils mesurent le niveau de fluide dans une plage, plutôt qu'à un point, produisant une sortie analogique qui est directement en corrélation au niveau du liquide dans le navire. Pour créer un système de gestion de niveau, le signal de sortie est lié à une boucle de contrôle de processus et à un indicateur visuel.
