PhW-650-03B
Piezohannas
PHW-650-03B
Transducteur à ultrasons piézoélectrique 650KHz pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 650khz transducteur à ultrasons |
| |
Modèle | PHW-650-03b | ||
La fréquence | 650KHz ±5% | ||
Détection de distance | 0.3～30m | ||
LMEDANCE PARALLEMENT | 10Ω ± 20％ | ||
7000pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage：24 V、Distance:03m、Écho amplitude:3000 MV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:20,5 ° ±dix%， Angle aigu:58 ° ±dix% | |||
Matériel de logement | matériau composite | ||
usage | débitmètre ultrasonique， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 680g ± 5％ （longueur de fil：10m） | ||
Instructions de câblage | Bleu: transducteur +, noir: transducteur -, jaune: blindage; (capteur de température est facultatif) | ||

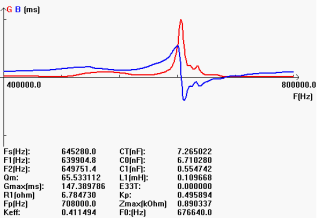

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Transducteur à ultrasons piézoélectrique 650KHz pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 650khz transducteur à ultrasons |
| |
Modèle | PHW-650-03b | ||
La fréquence | 650KHz ±5% | ||
Détection de distance | 0.3～30m | ||
LMEDANCE PARALLEMENT | 10Ω ± 20％ | ||
7000pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage：24 V、Distance:03m、Écho amplitude:3000 MV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:20,5 ° ±dix%， Angle aigu:58 ° ±dix% | |||
Matériel de logement | matériau composite | ||
usage | débitmètre ultrasonique， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 680g ± 5％ （longueur de fil：10m） | ||
Instructions de câblage | Bleu: transducteur +, noir: transducteur -, jaune: blindage; (capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
