PhW-500-03AB
Piezohannas
PHW-500-03AB

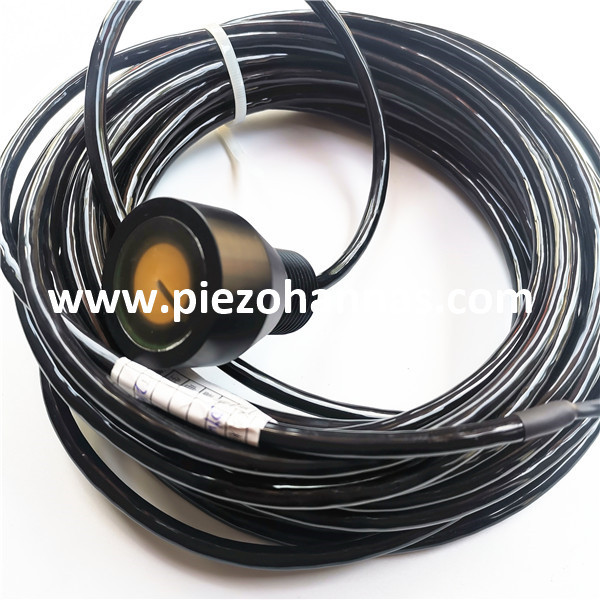

Transducteur à ultrasons piézoélectriques de 500 kHz pour le débitmètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 500 kHz mtransducteur de niveau UD |
| |
Modèle | PHW-500-03AB | ||
La fréquence | 500 kHz ±5% | ||
Détection de distance | 0.3～30m | ||
LMEDANCE PARALLEMENT | 150Ω ± 20％ | ||
3000pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage:24 V、Distance:03m、Écho amplitude:800 mV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ±dix%， Angle net: 18 ° ±dix% | |||
Matériel de logement | Pom | ||
usage | débitmètre ultrasonique， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 540g ± 5％ （longueur de fil：10m） | ||
Instructions de câblage | Rouge: transducteur +, noir: transducteur -; (capteur de température est facultatif) | ||

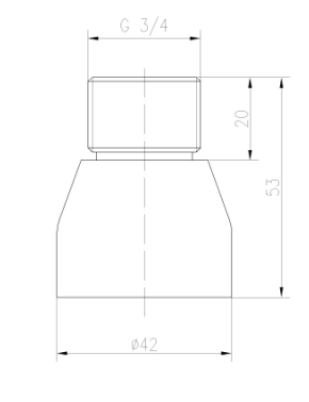

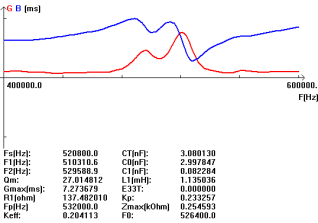

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
