Transducteur ultrasonique piézoélectrique 110KHz pour transducteur de débitmètre à ultrasons pour la mesure de débit

Partager sur:

Transducteur ultrasonique piézoélectrique 110KHz pour transducteur de débitmètre à ultrasons pour la mesure de débit

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-110-ea
Marque de produit:
Piezohannas
code produit:
PHA-110-EA

Description du produit

Transducteur à ultrasons piézoélectrique 110KHz pour transducteur de débitmètre à ultrasons pour la mesure du débit

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	110 kHz sous l'eauultrasonique transducteur
Modèle	Pha-110-ea
Frequise	110 kHz ± 10 kHz
Distance de détection	0.6～40m
LMEDANCE PARALLEMENT	700Ω ± 20％
Capacitance	2000pf ± 20％@ 1khz
Sensibilité	ConduiteTension：500vpp、Distance：0,8 m、 eAmplitude CHO: 1.0 V
en fonctionnement Tension	De pointe Tension＜300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 18 ° ± 2， Angle aigu: 44 ° ± 5
Matériel de logement	Pom
Usage	Débitmètre ultrasonique, recherche de sous-marins
Installation Dimension	Vérification du diagramme de la structure des produits ci-dessous
Niveau de protection	IP68
Lester	107g ± 5％（Longueur：2m）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de températureest facultatif)

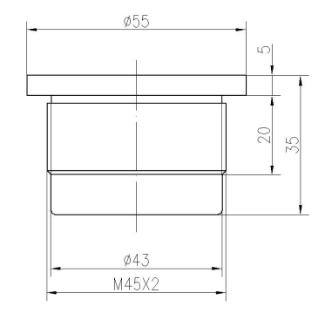

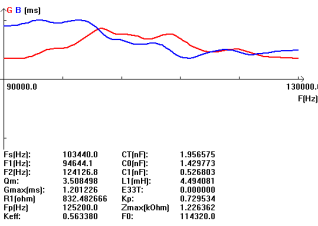

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
