Transducteur ultrasonique cylindrique non directionnel horizontal 50KHz pour la détection de bruit

Partager sur:

Transducteur ultrasonique cylindrique non directionnel horizontal 50KHz pour la détection de bruit

Application: détection de bruit

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-50-50A
Marque de produit:
Piezohannas
code produit:
PHW-50-50A

Description du produit

Transducteur ultrasonique sous-marine de 28 kHz pour le niveau de boue

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	50khz Sous-marin cylindrique horizontal non dirigeantultrasoniquetransducteur
Modèle	PHW-50-50A
La fréquence	50±5%
Distance de détection
LMEDANCE PARALLEMENT	180Ω ± 20％
Capacitance	6600pf ± 20％@ 1khz
Sensibilité
en fonctionnement Tension	De pointe Tension＜600VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	Horizontal non dirigeant
Matériel de logement	abdos
usage	détection de bruit
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	160g ± 5％（longueur de fil：25cm）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de températureest facultatif)

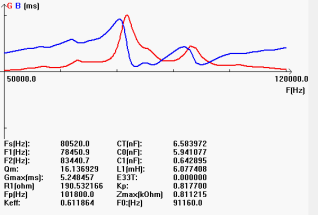

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
