Phw-23-g
Piezohannas
PHW-23-G

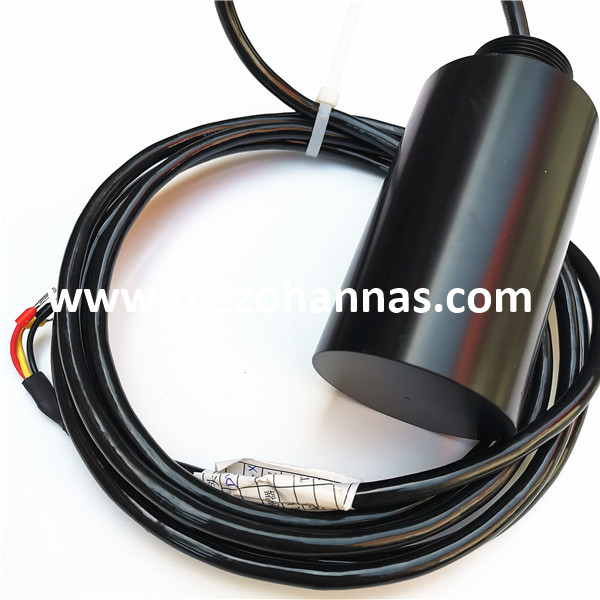

Transducteur ultrasonique cylindrique à polarisation horizonale pour le débitmètre ultrasonique
Articles | Paramètres techniques | Image | |
Nom | 23KHz Horizonalement polarisé non directionnel cylindriqueltransducteur acoustique sous-marin |
| |
Modèle | PHW-23-G | ||
La fréquence | 20 kHz ±5% | ||
Distance de détection | 2000m | ||
Le minimum LMEDANCE parallèle | 180Ω ± 20％ | ||
29000pf ± 20％@ 1khz | |||
Sensibilité
| |||
-40～+ 80 ℃ | |||
≤3Kilos or0,3 MPA | |||
Horizonalement polarisé non directionnel | |||
Logement Matériel
| Pom | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||
| Voir le dessin de la structure du produit | ||
Niveau de protection | IP68 | ||
Lester | 350g ± 5％ （Longueur: 2m） | ||
Instructions de câblage | Red + ， blanc- ， noir - Fil blindé ； (sans pour autant capteur de température par défaut） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma du capteur de température de transducteurs etSchéma du circuit de test:
Application de débitmètre à ultrasons:
Ce débitmètre utilise la technologie Doppler et la principale intention de ce compteur est de fournir l'analyse du flux sanguin. Après quatre ans, les premiers débitmètres sont apparus dans des applications industrielles. À l'heure actuelle, de nombreuses sociétés de fabrication concevaient différents types de débitmètres de serrage pour mesurer le débit liquide dans un tuyau. Ces compteurs utilisent des capteurs à haute fréquence en pénétrant dans toute la paroi du tuyau ainsi que le liquide en utilisant la méthode de propagation du temps de transit Doppler autrement. De sorte que la vitesse du fluide et le débit peuvent être déterminés.
Transducteur ultrasonique cylindrique à polarisation horizonale pour le débitmètre ultrasonique
Articles | Paramètres techniques | Image | |
Nom | 23KHz Horizonalement polarisé non directionnel cylindriqueltransducteur acoustique sous-marin |
| |
Modèle | PHW-23-G | ||
La fréquence | 20 kHz ±5% | ||
Distance de détection | 2000m | ||
Le minimum LMEDANCE parallèle | 180Ω ± 20％ | ||
29000pf ± 20％@ 1khz | |||
Sensibilité
| |||
-40～+ 80 ℃ | |||
≤3Kilos or0,3 MPA | |||
Horizonalement polarisé non directionnel | |||
Logement Matériel
| Pom | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||
| Voir le dessin de la structure du produit | ||
Niveau de protection | IP68 | ||
Lester | 350g ± 5％ （Longueur: 2m） | ||
Instructions de câblage | Red + ， blanc- ， noir - Fil blindé ； (sans pour autant capteur de température par défaut） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma du capteur de température de transducteurs etSchéma du circuit de test:
Application de débitmètre à ultrasons:
Ce débitmètre utilise la technologie Doppler et la principale intention de ce compteur est de fournir l'analyse du flux sanguin. Après quatre ans, les premiers débitmètres sont apparus dans des applications industrielles. À l'heure actuelle, de nombreuses sociétés de fabrication concevaient différents types de débitmètres de serrage pour mesurer le débit liquide dans un tuyau. Ces compteurs utilisent des capteurs à haute fréquence en pénétrant dans toute la paroi du tuyau ainsi que le liquide en utilisant la méthode de propagation du temps de transit Doppler autrement. De sorte que la vitesse du fluide et le débit peuvent être déterminés.
