PHW-5M-01D
Transducteur ultrasonique ADV 5 MHz pour le vélocimètre Doppler acoustique
1. Introduction
La vélocimétrie Doppler acoustique (ADV) est conçue pour enregistrer les composants de vitesse instantanée en un seul point avec une fréquence relativement élevée. Les mesures sont effectuées en mesurant la vitesse des particules dans un volume d'échantillonnage à distance en fonction de l'effet de décalage Doppler.
2. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 5 MHz ONUultrasons derwater transducteur |
| |
Modèle | PHW-5M-01D | ||
La fréquence | 5 MHz±5% | ||
Distance de détection | 001～1m | ||
Le minimum LMEDANCE parallèle | Ω ± 20％ | ||
pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 1,5 ° ± 0,2 ， Angle tranchant: 3,4 ° ± 0,5 | ||
Logement Matériel | matériau composite | ||
Usage | Vélocimètre Doppler acoustique（Adv），Finder de la gamme de sous-marins | ||

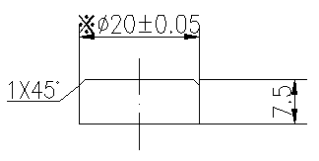

Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 6,7 g（Longueur: 25 cm） | ||
Instructions de câblage | Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut） | ||
Courbe d'admission | Diagramme de structure de produit | ||
| |||
3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
Transducteur ultrasonique ADV 5 MHz pour le vélocimètre Doppler acoustique
1. Introduction
La vélocimétrie Doppler acoustique (ADV) est conçue pour enregistrer les composants de vitesse instantanée en un seul point avec une fréquence relativement élevée. Les mesures sont effectuées en mesurant la vitesse des particules dans un volume d'échantillonnage à distance en fonction de l'effet de décalage Doppler.
2. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 5 MHz ONUultrasons derwater transducteur |
| |
Modèle | PHW-5M-01D | ||
La fréquence | 5 MHz±5% | ||
Distance de détection | 001～1m | ||
Le minimum LMEDANCE parallèle | Ω ± 20％ | ||
pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 1,5 ° ± 0,2 ， Angle tranchant: 3,4 ° ± 0,5 | ||
Logement Matériel | matériau composite | ||
Usage | Vélocimètre Doppler acoustique（Adv），Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 6,7 g（Longueur: 25 cm） | ||
Instructions de câblage | Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut） | ||
Courbe d'admission | Diagramme de structure de produit | ||
| |||
3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
