Phyw-40-200a
Piezohannas
PHYW-40-200A
Transducteur utrasonique de 40 kHz pour la profondeur dans les communications sous-marines
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons de 40 kHz dans le communication sous-marine application |
| |
Modèle | Phyw-40-200a | ||
La fréquence | 40KHz ±5% | ||
Le minimum LMEDANCE parallèle | 240Ω ± 20% | ||
6000pf ± 20%@ 1khz | |||
Sensibilité | sans charge dfléchirvoltage:500VPP,Distance:065m, Écho amplitude:1.50V | ||
| |||
-40~+ 80 ℃ | |||
≤10 Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:42° ±2°; Angle aigu:114° ±6°; | |||
Matériel de logement
| abdos | ||
Usage | Mesure de la profondeur | ||
| Vérifiez le dessin ci-dessous | ||
Niveau de protection | IP68 | ||
Lester | 220g ± 5% (longueur de fil:2m) | ||
Instructions de câblage | Intégré Interface:Rouge:transducteur+,Blanc:transducteur-, Noir: fil blindé, (sans capteur de température) | ||

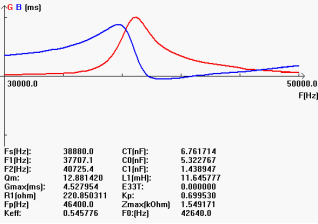

Courbe d'admission | Diagramme de structure de produit | ||
|
2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
