Critères de jugement pour la performance des transducteurs de nettoyage à ultrasons

Tout d'abord, les paramètres ：

1, fréquence de résonance mécanique deTransducteur de nettoyage transducteur à ultrasons
: c'est-à-dire la fréquence de fonctionnement du système de vibration, la conception doit être aussi proche que possible de la valeur attendue et doit correspondre au point de fonctionnement de l'alimentation.

2, résistance dynamique detransducteur de nettoyage piézoélectrique: La résistance de la série de vibrateurs piézoélectriques, le plus petit est le mieux dans les mêmes conditions de support. Pour les vibrateurs de nettoyage ou de soudage, il se situe généralement entre 5 Ω et 20 Ω. S'il est trop grand, il y aura des problèmes dans le fonctionnement du vibrateur ou du système vibrant, tels que l'inadéquation de circuit ou l'efficacité de conversion, et une courte durée de vie du vibrateur.

En général, le QM du transducteur de nettoyage à ultrasons haute puissance doit être compris entre 500 et 1000. S'il est trop faible, l'efficacité du vibrateur est trop élevée et l'alimentation ne peut pas être appariée. Pour le soudage ou l'usinage à ultrasons, la valeur QM du vibrateur lui-même est généralement d'environ 50-1000, et l'ensemble du système est à 1500-3000.

L'efficacité des vibrations est faible, mais elle ne peut pas être trop élevée, car plus le QM est élevé, plus la bande passante de travail est élevée et l'alimentation est difficile à égaler, c'est-à-dire que l'alimentation est difficile à travailler au point de fréquence de résonance et l'appareil ne peut pas fonctionner.

4, Capacité libre: la capacité du dispositif piézoélectrique à la fréquence de 1 kHz, cette valeur est cohérente avec la valeur mesurée par le compteur de capacité numérique. Cette valeur soustrait le condensateur dynamique C1 pour obtenir la véritable capacité statique CO, CO = CT-C1. Utilisez CO pour équilibrer l'inducteur avec l'inducteur. Dans la machine à laver ou dans la conception du circuit de la machine de traitement à ultrasons, l'équilibrage correctement du CO peut augmenter le facteur de puissance de l'alimentation. Il existe deux méthodes pour utiliser l'équilibre de l'inductance, le réglage parallèle et le réglage des séries.

Fréquence anti-résonance du transducteur de nettoyage de 28 kHz: la fréquence de résonance de la branche parallèle du vibrateur Yao Dan. À cette fréquence, l'impédance zmax du vibrateur piézoélectrique est la plus grande. Si le zmax d'impédance anti-harmonique est faible, le vibrateur a un problème.

Deuxièmement, les graphiques

Les performances de vibration du transducteur de pièces ultrasoniques plus nettoyantes peuvent être directement jugées par le graphique logarithmique, qui est relativement intuitif et pratique.

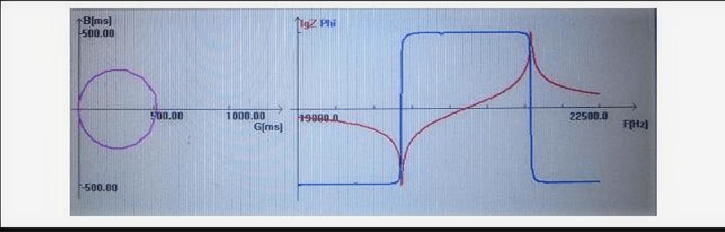

1. Dans les circonstances normales, le cercle d'admission et la courbe de conductance sont tels que indiqués dans la figure suivante. Le cercle d'admission est un seul cercle et les coordonnées logarithmiques n'ont qu'une paire de valeurs minimales et maximales.

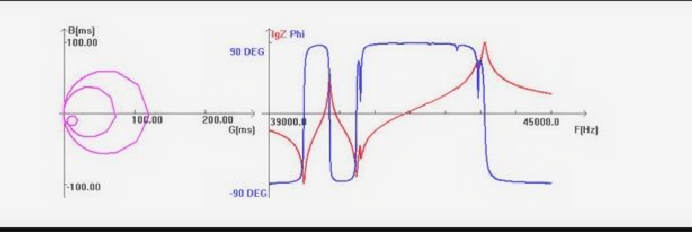

2.Seuse les conditions anormales, le cercle d'admission et la courbe de conductance sont comme indiqué dans la figure suivante. Il y a plusieurs petits cercles parasites sur le tableau d'admission. Le graphique logarithmique a de nombreuses paires de valeurs minimales et maximales:

3. Dans ce dernier cas, le cercle d'admission et la courbe de conductance du transducteur piézocéramique seront anormaux:
