Phw-500-as
Piezohannas
PHW-500-AS
Transducteur de profondeur à ultrasons en acier inoxydable de 500 kHz pour le télémètre sous-marin
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur de profondeur sous-marine de 500 kHz |
| |
Modèle | PHW-500 comme | ||
La fréquence | 500kHz ±5% | ||
Distance de détection | 0.30～30m | ||
LMEDANCE PARALLEMENT | 200Ω ± 20％ | ||
1900pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：23 V、Distance:0,3 m、 Écho amplitude:300 mV | ||
-10～+50 ℃ | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:7° ±dix%， Angle aigu:15° ±dix% | |||
Matériel de logement | 304 | ||
Usage | Télémètre sous-marin | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 52g ± 5％ （Longueur：2.5m） | ||
Instructions de câblage | Blanc:transducteur+，Le noir:transducteur-, | ||

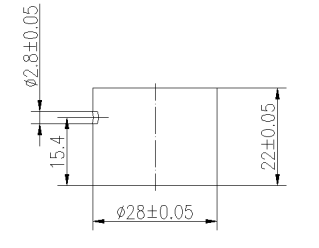

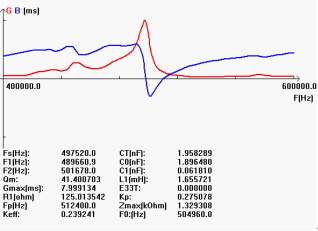

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
