Pha-49-08fc
Piezohannas
PHA-49-08FC

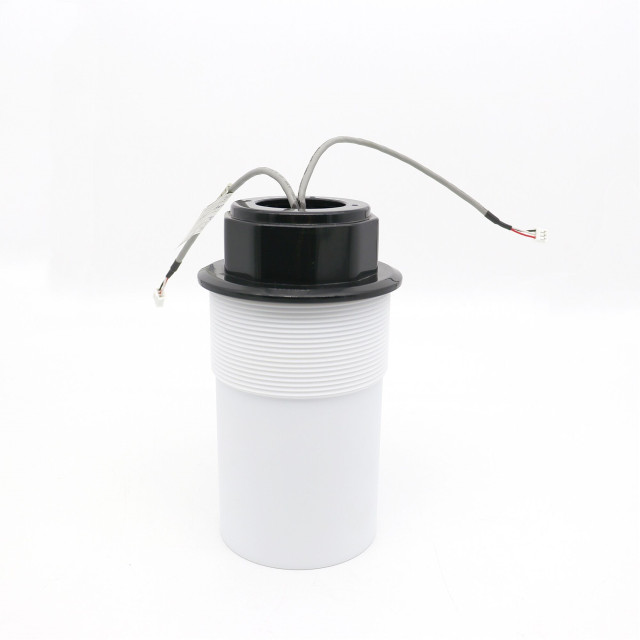

Transducteur à distance à distance à haute précision pour les capteurs de niveau ultrasonores
Articles | Paramètres techniques | Image | |
Nom | anti-corrosif transducteur c taper（type intégré） |
| |
Modèle | Pha-49-08fc | ||
La fréquence | 49 kHz ± 5% | ||
Distance de détection | 0.4～8m | ||
Le minimum LMEDANCE parallèle | 160Ω ± 20％ | ||
Capacitance | 2000pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：840vpp，Distance: 0,6 m， Écho amplitude：500 mV | ||
en fonctionnement Tension | De pointe Tension ＜ 1500vpp | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3kilos ou 0,3 MPa | ||
Angle | (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 5 ° ± 2 ， Angle tranchant: 13 ° ± 4 | ||
Logement Matériel | Ptfe | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Installation Dimension | En bas avec fil: M78 × 2 | ||
Niveau de protection | IP68 | ||
Lester | 680g ± 5％ | ||
Instructions de câblage | Type intégré: connecteur（3pins, 2,54 mm Terminal： ：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
APLICATION DE Capteurs de niveau ultrasoniques:
Les capteurs à ultrasons / de niveau mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons / niveau mesurent la distance à la cible en mesurant le temps entre l'émission et la réception.

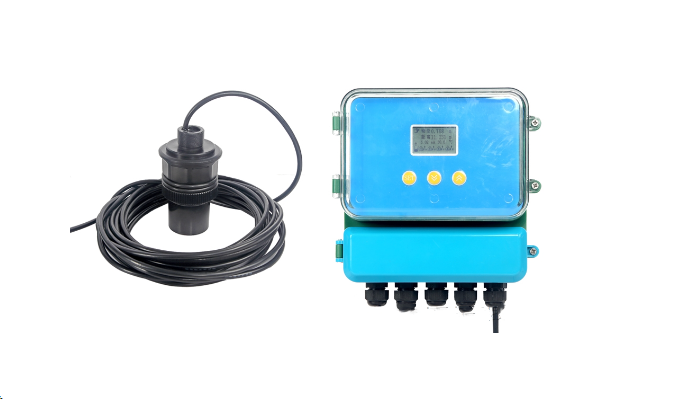

Image de l'aplication:
