PL-2M-01F
Piezohannas
PL-2M-01F

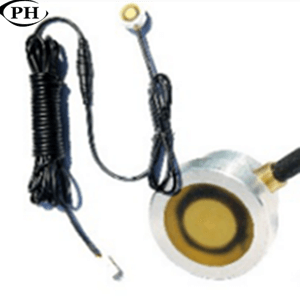

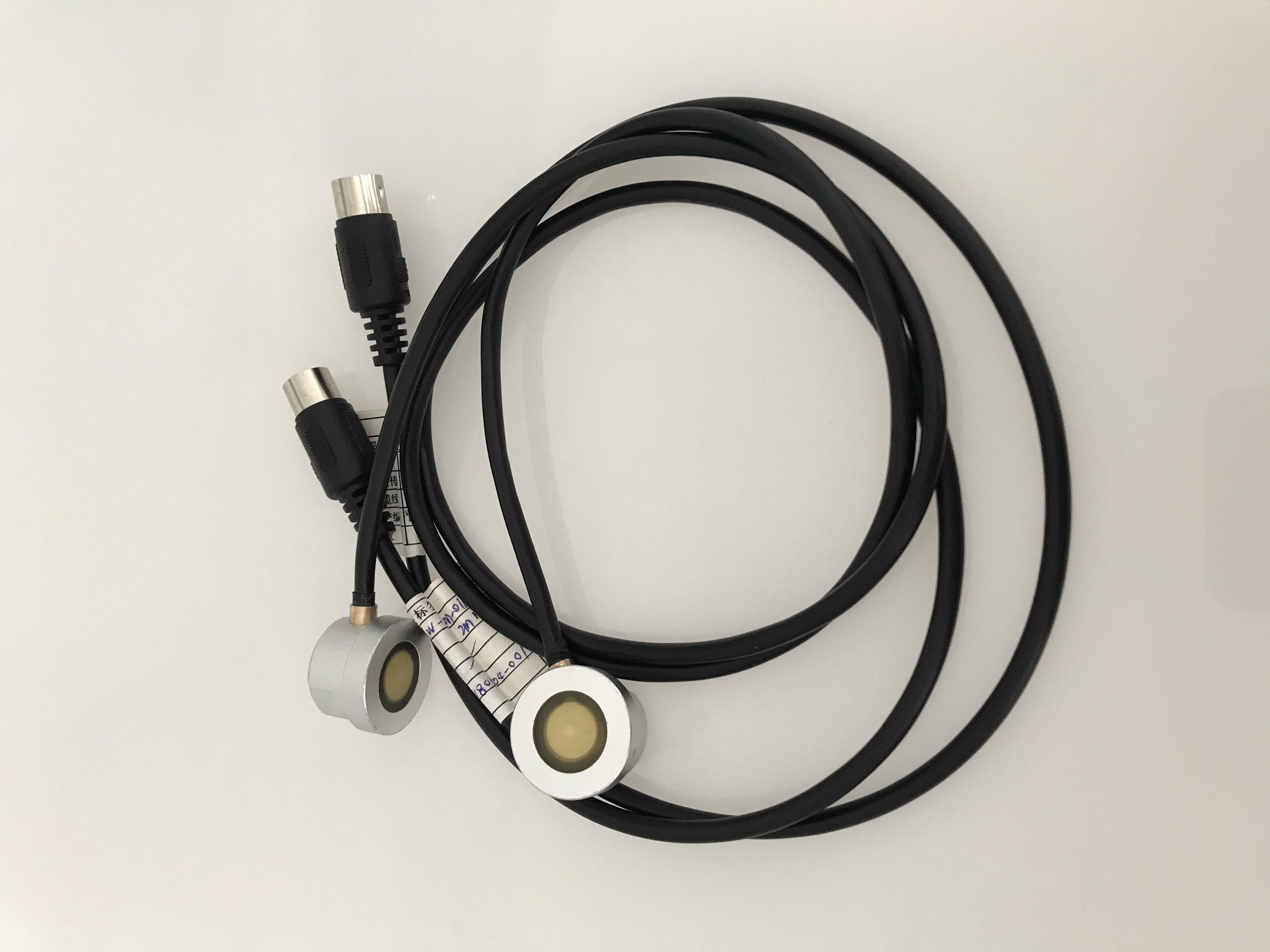

Transducteur de niveau de carburant à ultrasons 2 MHz pour la jauge au niveau de l'huile
Articles | Paramètres techniques | Image | |||
Nom | Ultrasonique transducteur pourréservoir d'automobile pétrole niveau (monté à l'extérieur) |
| |||
Modèle | PL-2M-01F | ||||
La fréquence | 2 MHz±30 kHz | ||||
Distance de détection | 0.03～2m | ||||
Parallèle minimum lMedance | 10Ω±20％ | ||||
Capacitance | 2300pf±20％@ 1khz | ||||
Sensibilité | Tension de conduite：24 VPP、Distance：0,3 m、 Echo Amplitude: 900 mV | ||||
en fonctionnement Tension | De pointe | Tension＜150vpp | |||
en fonctionnement Température e | -40～+80℃ | ||||
Pression | ≤3kilos ou 0,3 MPa | ||||
Angle | (Largeur de faisceau) faisceau de demi-puissance Largeur @ -3db: 2.4° ±0.5，Angle tranchant: 5.7° ±1 | ||||
Matériel de logement | 2A12 | ||||
Usage | Détection du niveau d'huile du réservoir de carburant, Finder de la gamme de sous-marins | ||||
Installation Dimension | Vérification du diagramme de structure du produit dessous | ||||
Niveau de protection | IP68 | ||||
Lester | 240g±5％ （Longueur：5m + 1m） | ||||
Instructions de câblage | Instructions de câblage： 1→négatifélectrode de céramique piézoélectrique 2→Électrode positive de la céramique piézoélectrique 3→MF58 Température 4 →MF58 Température | ||||
| |||||
| |||||

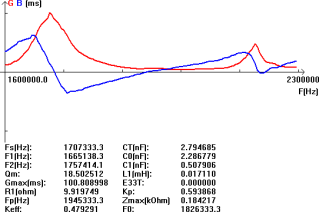

Courbe d'admission | Diagramme de structure de produit | ||||
|
|
Transducteur de niveau de carburant à ultrasons:
Ce détecteur de niveau de carburant à ultrasons utilise la technologie de détection à ultrasons pour mesurer la hauteur du niveau de carburant dans le conteneur et sortir un signal électrique standard après le traitement du circuit. Capteurs à ultrasons adhèrent extérieurs au bas du réservoir de carburant et pas besoin de contacter directement avec le niveau de carburant qui pourrait être une détection en temps réel de la hauteur du niveau de carburant. Il pourrait être largement utilisé dans divers types de véhicules pour la mesure et la surveillance du carburant, pourrait également être combiné avec les technologies de communication GPS / GPRS, via la plate-forme de gestion des logiciels informatiques pour réaliser des véhicules de gestion scientifique, prévenir le comportement du vol de carburant et économiser le coût de fonctionnement du véhicule.

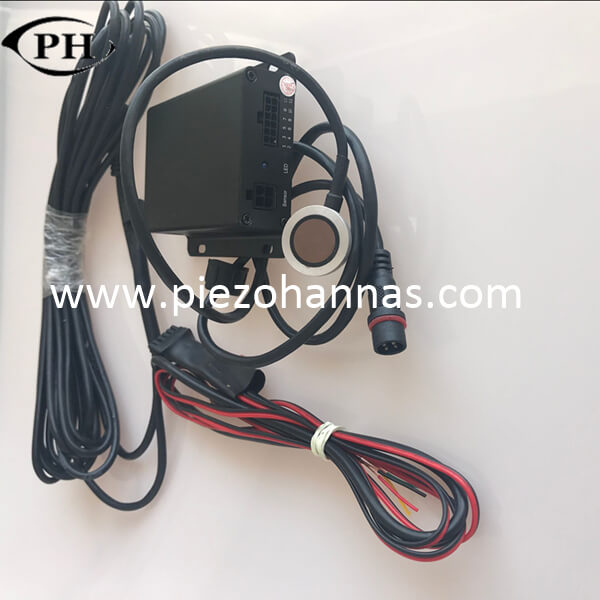

Image d'application:
Transducteur de niveau de carburant à ultrasons 2 MHz pour la jauge au niveau de l'huile
Articles | Paramètres techniques | Image | |||
Nom | Ultrasonique transducteur pourréservoir d'automobile pétrole niveau (monté à l'extérieur) |
| |||
Modèle | PL-2M-01F | ||||
La fréquence | 2 MHz±30 kHz | ||||
Distance de détection | 0.03～2m | ||||
Parallèle minimum lMedance | 10Ω±20％ | ||||
Capacitance | 2300pf±20％@ 1khz | ||||
Sensibilité | Tension de conduite：24 VPP、Distance：0,3 m、 Echo Amplitude: 900 mV | ||||
en fonctionnement Tension | De pointe | Tension＜150vpp | |||
en fonctionnement Température e | -40～+80℃ | ||||
Pression | ≤3kilos ou 0,3 MPa | ||||
Angle | (Largeur de faisceau) faisceau de demi-puissance Largeur @ -3db: 2.4° ±0.5，Angle tranchant: 5.7° ±1 | ||||
Matériel de logement | 2A12 | ||||
Usage | Détection du niveau d'huile du réservoir de carburant, Finder de la gamme de sous-marins | ||||
Installation Dimension | Vérification du diagramme de structure du produit dessous | ||||
Niveau de protection | IP68 | ||||
Lester | 240g±5％ （Longueur：5m + 1m） | ||||
Instructions de câblage | Instructions de câblage： 1→négatifélectrode de céramique piézoélectrique 2→Électrode positive de la céramique piézoélectrique 3→MF58 Température 4 →MF58 Température | ||||
| |||||
| |||||
Courbe d'admission | Diagramme de structure de produit | ||||
|
|
Transducteur de niveau de carburant à ultrasons:
Ce détecteur de niveau de carburant à ultrasons utilise la technologie de détection à ultrasons pour mesurer la hauteur du niveau de carburant dans le conteneur et sortir un signal électrique standard après le traitement du circuit. Capteurs à ultrasons adhèrent extérieurs au bas du réservoir de carburant et pas besoin de contacter directement avec le niveau de carburant qui pourrait être une détection en temps réel de la hauteur du niveau de carburant. Il pourrait être largement utilisé dans divers types de véhicules pour la mesure et la surveillance du carburant, pourrait également être combiné avec les technologies de communication GPS / GPRS, via la plate-forme de gestion des logiciels informatiques pour réaliser des véhicules de gestion scientifique, prévenir le comportement du vol de carburant et économiser le coût de fonctionnement du véhicule.
Image d'application:
