PHW-40-500A
Piezohannas
PHW-40-500A

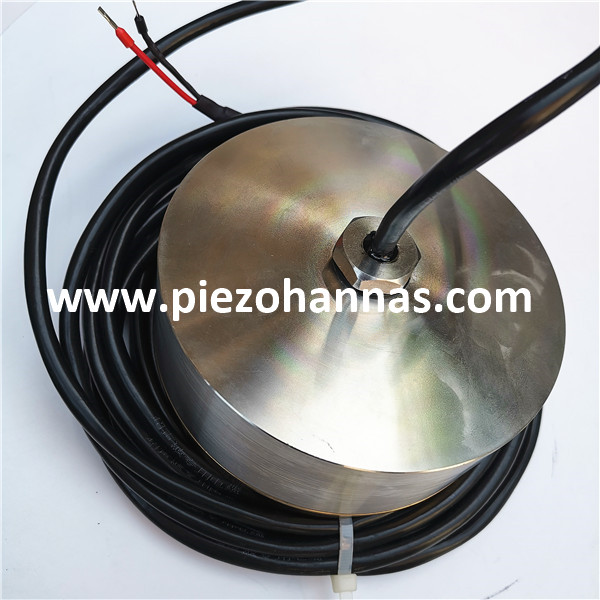

Transducteur ultrasonique de 40 kHz Transducteur de forage de trou des trou de terre pour capteurs de trou descendants
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons de 40 kHz |
| |
Modèle | PHW-40-500A | ||
La fréquence | 40 kHz ± 10% | ||
LMEDANCE PARALLEMENT | 150Ω ± 20 % | ||
39000pf ± 20 % @ 1 kHz | |||
Sensibilité | sans charge Peak Tension: 500VPP , Distance 0,7 M , Echo Amplitude: 15V | ||
-40 ~ + 80 ℃ | |||
≤ 10kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 15,6 ° ± 10% , Angle pointu: 37 ° ± 10% | |||
Matériel de logement | 304 + pi | ||
Usage | Transducteur de forage de trou descendants | ||
Vérification du diagramme de structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 7000g ± 5 % (Longueur: 20m) | ||
Instructions de câblage | (troisième ligne): rouge: transducteur +, vert: capteur de température +, noir: public -; | ||

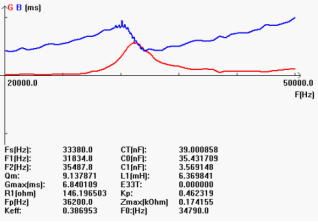

Courbe d'admission | Diagramme de structure de produit | ||
|
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Un transducteur à ultrasons de fond pour acquérir une image de surface de forage à haute résolution dans les conditions de fonctionnement environnementales sévères subies lors du forage. Le transducteur à ultrasons a été conçu et développé pour être incorporé dans un outil de forage de trou de descendant pour acquérir un signal d'écho d'impulsion à partir de la paroi de trou de forage, connu dans l'industrie sous le nom d'imagerie lors du forage. La conception du transducteur a incorporé la modélisation acoustique pour atteindre la sensibilité et la bande passante souhaitées en utilisant un élément piézoélectrique composite, deux couches de correspondance d'impédance et un support d'impédance élevé. Les techniques de conception mécanique, y compris une procédure de fabrication qui produit des liaisons fiables entre les couches, un boîtier robuste et un emballage de transducteur résistant à l'impact, ont été choisis pour assurer la fiabilité du transducteur dans l'environnement du trou de terre.
