Phw-1m-as
Piezohannas
PHW-1M-AS

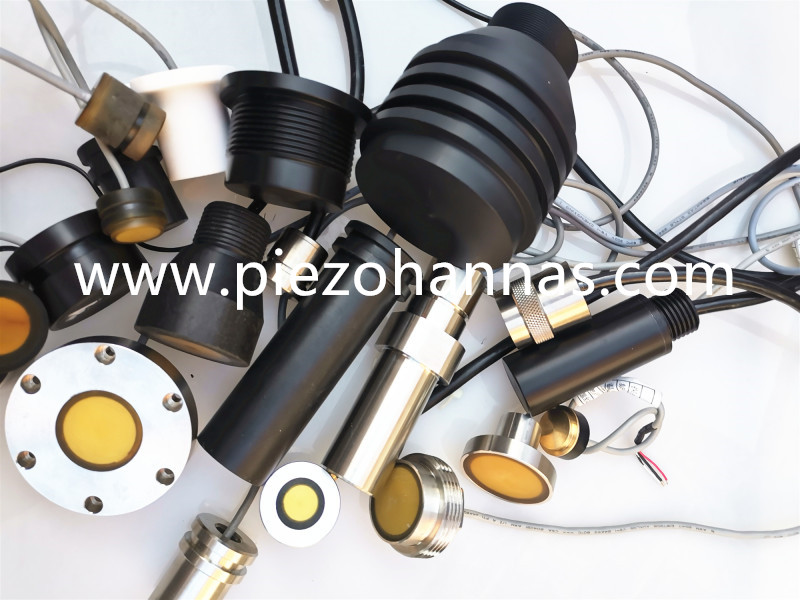

Transducteur de gamme à ultrasons en acier inoxydable à 1 MHz pour le chercheur à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur ultrasonique sous-marine à 1 MHz |
| |
Modèle | PHW-1m-as | ||
La fréquence | 1000KHz ±5% | ||
Distance de détection | 0.10～3m | ||
LMEDANCE PARALLEMENT | 20Ω ± 20％ | ||
2900pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage:23 V、Distance:03m、Écho amplitude:700 mV | ||
-10～+50 ℃ | |||
(Largeur de faisceau) Poutre à demi-puissance width@ -3db:3.3° ±dix%， Angle aigu:7.8° ±dix% | |||
Matériel de logement | 304 | ||
usage | Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 47g ± 5％ （longueur de fil：2.5m） | ||
Instructions de câblage | Blanc: transducteur +, noir: transducteur -; | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application:
Transducteurs à ultrasons pour capteurs à ultrasons. Utilisé pour la mesure de la distance, la surveillance des niveaux, la détection de présence, la variété, la détection de proximité et de nombreuses autres applications automatisées, industrielles et scientifiques.
