Transducteur de débitmètre ultrasonique sous-marin à double fréquence pour la mesure du débit

Partager sur:

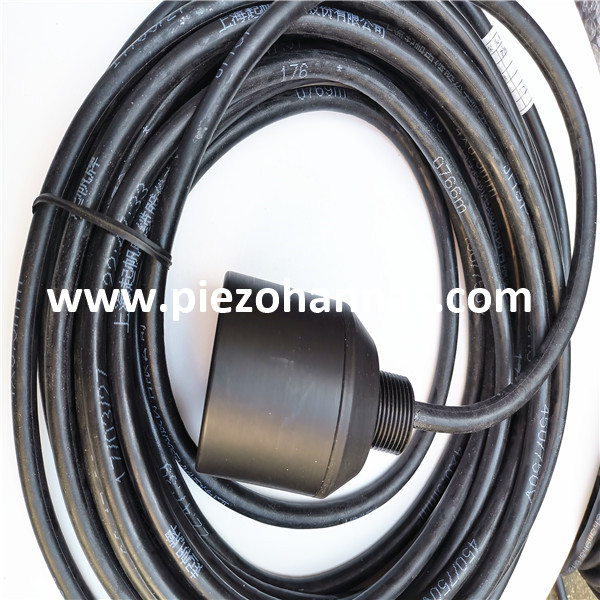

Transducteur de débitmètre ultrasonique sous-marin à double fréquence pour la mesure du débit

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-75/200-N
Marque de produit:
Piezohannas
code produit:
PHW-75/200-N

Description du produit

Transducteur de débitmètre ultrasonique à double fréquence pour la mesure du débit

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200k-75 kHz ultrasonic sous-marin transducteur
Modèle	PhW-75/200-N
La fréquence	200 kHz ± 5% / 50 kHz ± 5%
Distance de détection	200 kHz 0,6～120m 75 kHz 1.8～300m
Le minimum LMEDANCE parallèle	2200Ω ± 20％
Capacitance	2400pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 600vpp 、 Distance: 0,8 m 、 Écho Amplitude: 5.12 V （200KHz）
en fonctionnement Tension	De pointe Tension＜ 1500vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle pointu: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 18 ° ± 2 ， Angle tranchant: 44 ° ± 4 （75 kHz）
Logement Matériel	Pom
Usage	Débit ultrasonique ， Finder de la gamme de sous-marins

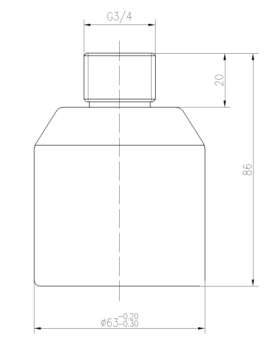

Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	750g ± 5％（Longueur: 10m）
Instructions de câblage	(trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: public -;

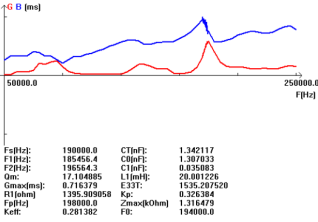

Courbe d'admission		Diagramme de structure de produit

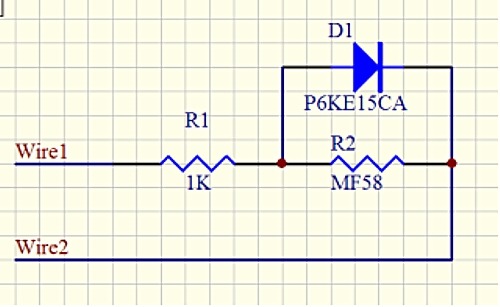

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

0ryjg8d (6_q9xm% 86pdg
