Le capteur à ultrasons est un capteur développé en utilisant les caractéristiques des ondes ultrasoniques. L'onde à ultrasons est une sorte d'onde mécanique avec une fréquence de vibration qui est supérieure à celle des ondes sonores. Il est généré par la vibration de la tranche de transducteur sous l'excitation de la tension. Il a une fréquence à haute fréquence, une longueur d'onde courte, un petit phénomène de diffraction, en particulier une bonne directivité, et peut être orienté vers les rayons. Les ondes ultrasoniques ont une grande capacité à pénétrer les liquides et les solides, en particulier dans les solides à la lumière du soleil, ce qui peut pénétrer des profondeurs de plusieurs dizaines de mètres. Lorsqu'une onde à ultrasons frappe une impureté ou une interface, elle produira une réflexion significative pour former une réflexion dans un écho, qui peut produire un effet Doppler lorsqu'il atteint un objet en mouvement. Par conséquent, les tests à ultrasons sont largement utilisés dans les domaines de la défense industrielle, de la défense nationale, de la biomédicale et d'autres. L'échographie est utilisée comme moyen de détection, des ondes à ultrasons et des ondes ultrasoniques doivent être générées. L'appareil qui remplit cette fonction est un capteur à ultrasons, habituellement appelé transducteur à ultrasons ou une sonde à ultrasons.
Le circuit du capteur de distance à ultrasons est principalement composé d'une plaquette piézoélectrique, qui peut émettre des ondes ultrasoniques ainsi que des ondes ultrasoniques. Des sondes à échographie à petites puissance sont utilisées pour la détection. Il a de nombreuses configurations différentes, qui peuvent être divisées en sonde droite (onde longitudinale), sonde oblique (onde transversale), sonde d'onde de surface (onde de surface), sonde d'onde d'agneau (onde de lampe), sonde double (réflexion sur une sonde, une sonde ACCUEIL).

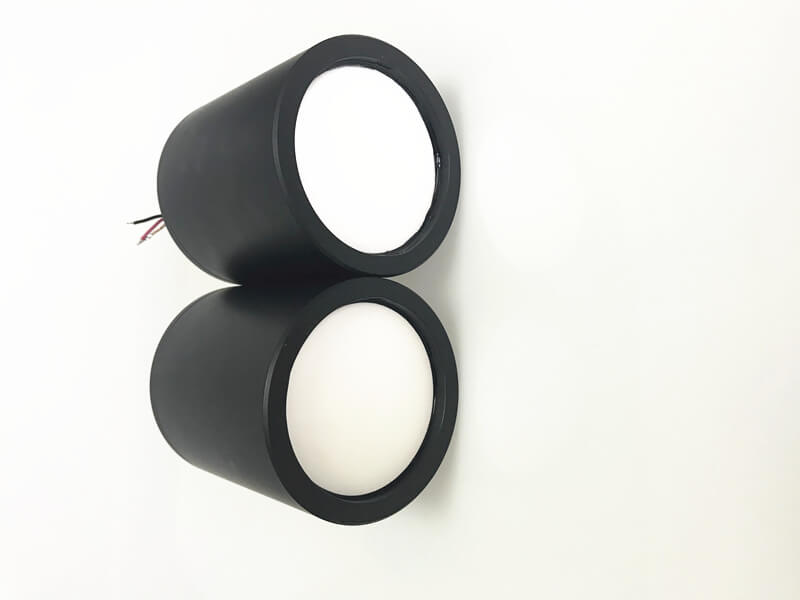

Le cœur du transducteur de mesure de distance à ultrasons est une tranche piézoélectrique dans sa veste en plastique ou sa veste en métal. Il existe de nombreux types de matériaux constituant la tranche. La taille de la plaquette, comme le diamètre et l'épaisseur, elle est également différente, donc les performances de chaque sonde sont différentes, nous devons connaître ses performances avant utilisation. Les principaux indicateurs de performance des capteurs à ultrasons comprennent certains aspects:
1. Fréquence de travail
La fréquence de fonctionnement est la fréquence de résonance de la tranche de céramique piézotique. Lorsque la fréquence de la tension alternée est appliquée aux deux extrémités de ceux-ci est égale à la fréquence de résonance de la tranche, la production d'énergie est la plus grande et la sensibilité est également la plus élevée. La température de travail est due au fait que le point Curie du matériau piézoélectrique est généralement élevé, en particulier la sonde à ultrasons diagnostique utilise moins de puissance, de sorte que la température de fonctionnement est relativement faible et peut fonctionner pendant longtemps sans défaillance. Les sondes à échographie médicale sont relativement chaudes et nécessitent l'équipement séparé.
2. Sensibilité
