1 MHz sous-marin de débitmètre piézoélectrique à ultrasons pour la mesure du débit
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur ultrasonique sous-marine à 1 MHz |
| |
Modèle | PHW-1M-01Rampe | ||
La fréquence | 1 MHz ±5% | ||
Distance de détection | 005~3m | ||
LMEDANCE PARALLEMENT | 22Ω ± 20% | ||
3100pf ± 20%@ 1khz | |||
Sensibilité | dfléchirvoltage:24 V、Distance:03m、Écho amplitude:700mV | ||
-40~+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:2.9° ±dix%, Angle aigu:6.8° ±dix% | |||
Matériel de logement | 304+ Pi | ||
usage | débitmètre ultrasonique | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 720g ± 5% (longueur de fil:10m) | ||
Instructions de câblage | Blanc: transducteur +, noir: transducteur -, fil de bouclier; ( capteur de températureest facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température

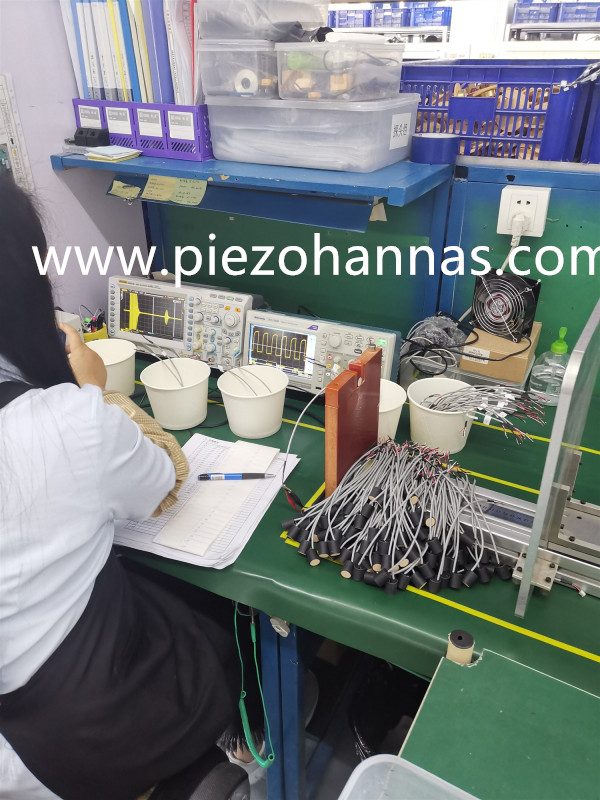

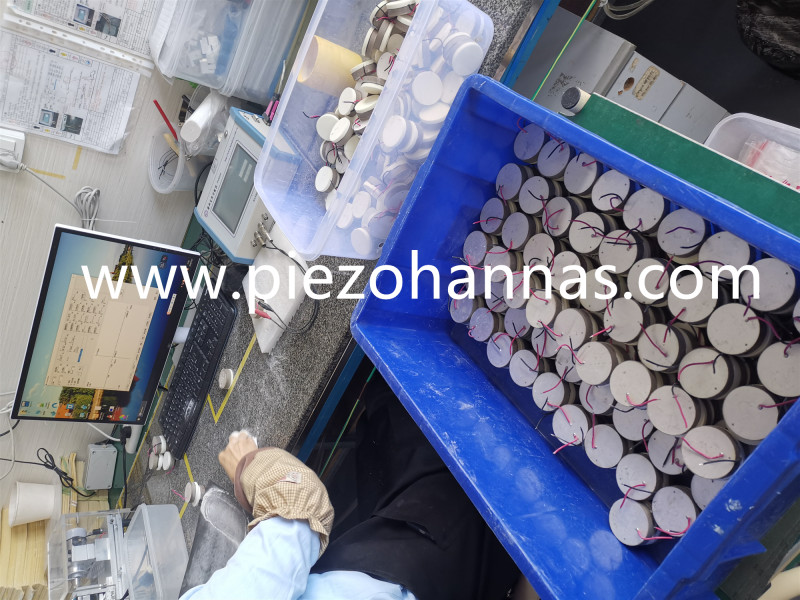

Spectacle d'usine:
