PhW-1M-01E
Piezohannas
PHW-1M-01E

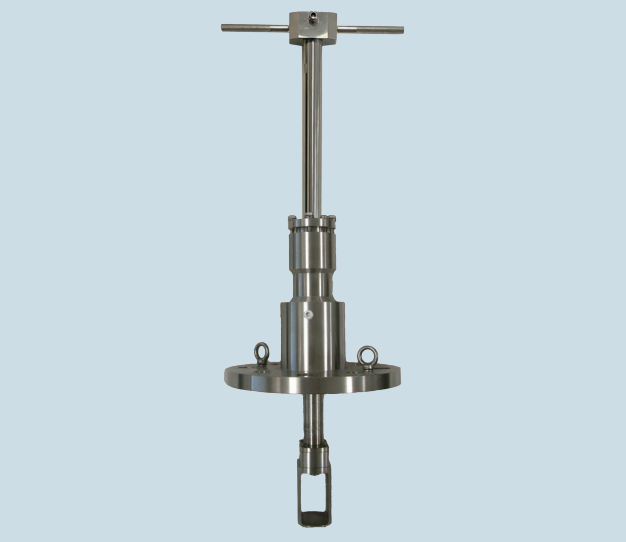

Insertion Type de transducteur de débitmètre ultrasonique 1 MHz pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 1 MHz brancher ultrasonic sous-marin transducteur |
| |
Modèle | PhW-1M-01E | ||
La fréquence | 1 MHz ± 5% | ||
Distance de détection | 0,05 ～ 3M | ||
Le minimum LMEDANCE parallèle | 25Ω ± 20 ％ | ||
2800pf ± 20 ％ @ 1 kHz | |||
Sensibilité | Tension de conduite：24vpp 、 Distance ： 0,3 m 、 Echo Amplitude ： 1.6 V | ||
-40 ～ + 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 3,2 ° ± 1 ， Angle tranchant: 7,5 ° ± 2 | ||
Logement Matériel | Pom | ||
Usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 50g ± 5 ％ （Longueur: 2 m） | ||
Instructions de câblage | Red + ， blanc- ， noir: blindé fil (le capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
Application du type ultrasonique de type d'insertion
Le débitmètre à ultrasons d'insertion fournit une lecture précise du débit liquide et du débit accumulé. Conçu pour prendre en charge les applications d'irrigation commerciales, le QS200 est disponible en cinq tailles de tuyaux, allant de 1 à 4 pouces. L'insert à ultrasons est disponible avec un tee-shirt en PVC ou en tant que modernisation \"d'insertion \" pour le remplacement des capteurs d'écoulement de la roue de palette existants. Conçu pour les applications au-dessus et en dessous de grade, telles que l'irrigation, la surveillance municipale et souterraine où les débits sont comprises entre 0,1 et 15 ips (0,03 à 4,57 m / s) et les températures sont inférieures à 140 ° F (60 ° C).
Image d'application
Insertion Type de transducteur de débitmètre ultrasonique 1 MHz pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 1 MHz brancher ultrasonic sous-marin transducteur |
| |
Modèle | PhW-1M-01E | ||
La fréquence | 1 MHz ± 5% | ||
Distance de détection | 0,05 ～ 3M | ||
Le minimum LMEDANCE parallèle | 25Ω ± 20 ％ | ||
2800pf ± 20 ％ @ 1 kHz | |||
Sensibilité | Tension de conduite：24vpp 、 Distance ： 0,3 m 、 Echo Amplitude ： 1.6 V | ||
-40 ～ + 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 3,2 ° ± 1 ， Angle tranchant: 7,5 ° ± 2 | ||
Logement Matériel | Pom | ||
Usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 50g ± 5 ％ （Longueur: 2 m） | ||
Instructions de câblage | Red + ， blanc- ， noir: blindé fil (le capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
Application du type ultrasonique de type d'insertion
Le débitmètre à ultrasons d'insertion fournit une lecture précise du débit liquide et du débit accumulé. Conçu pour prendre en charge les applications d'irrigation commerciales, le QS200 est disponible en cinq tailles de tuyaux, allant de 1 à 4 pouces. L'insert à ultrasons est disponible avec un tee-shirt en PVC ou en tant que modernisation \"d'insertion \" pour le remplacement des capteurs d'écoulement de la roue de palette existants. Conçu pour les applications au-dessus et en dessous de grade, telles que l'irrigation, la surveillance municipale et souterraine où les débits sont comprises entre 0,1 et 15 ips (0,03 à 4,57 m / s) et les températures sont inférieures à 140 ° F (60 ° C).
Image d'application
