PHW-110-01EC
Piezohannas
PHW-110-01EC
Transducteur de débitmètre ultrasonique de type inséré 110MHz pour le débitmètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 110MHz Insérerélégant ultrasonic sous-marin transducteur |
| |
Modèle | PHW-110-01EC | ||
La fréquence | 110kHz ±5% | ||
Distance de détection | 0.6～10m | ||
LMEDANCE PARALLEMENT | 350Ω ± 20％ | ||
2500pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage:24V、Distance:03m、Écho amplitude:：1,0 V | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
Matériel de logement | Pom | ||
usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||

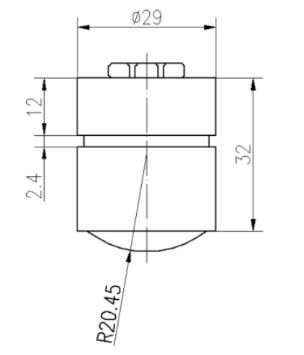

Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 55g ± 5％ （longueur de fil：2m） | ||
Instructions de câblage | Rouge (ou bleu): transducteur +, noir: transducteur -, jaune: fil de blindage; (capteur de températureest facultatif) | ||

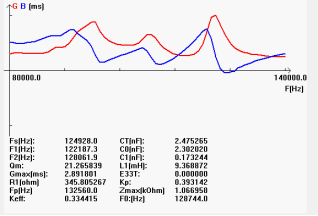

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
