PHW-110-50AC
Piezohannas
PHW-110-50AC
Transducteur de capteur de sonar transducteur à ultrasons 110KHz Transducteur pour les poissons ultrasoniques
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 110 kHz détecteur de poisson transducteur |
| |
Modèle | PHW-110-50AC | ||
La fréquence | 110 kHz ± 5% | ||
Distance de détection | 0.3～100m | ||
LMEDANCE PARALLEMENT | 500Ω ± 20％ | ||
1700pf ± 20％@ 1khz | |||
Sensibilité | Pas de tension de conduite de chargement：300vpp 、 Distance：0,65 m、 Écho amplitude：1,0 V | ||
-40～+ 80 ℃ | |||
≤ 10kilos ou 1MPA | |||
Angle pointu: 160 ° ± 10% | |||
Matériel de logement | Pom | ||
Usage | Finder de poisson sous-marin transducteur | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 32g ± 5％ （Longueur: 10 cm） | ||
Instructions de câblage | Intégré Interface:Rouge:transducteur+ ， Blanc:transducteur-, Noir: fil blindé ， （sans capteur de température） | ||

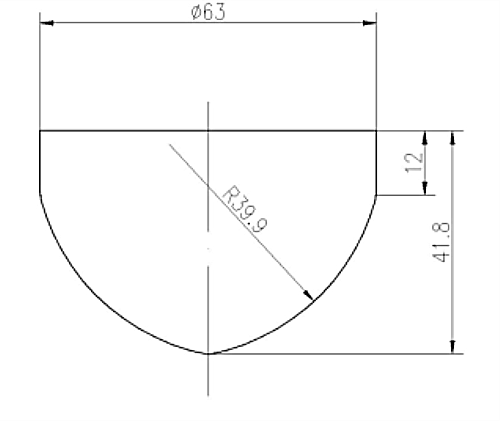

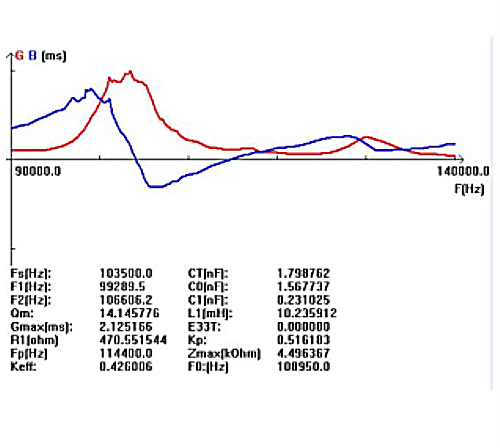

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Capteur sonar à ultrasons de Fish Finder
Un chercheur de poisson se compose de deux parties: unité principale (avec un écran) et un transducteur. L'unité principale doit être située là où elle peut être facilement accessible dans la cabine ou la timonerie, etc. Le transducteur doit être monté sur le bas du bateau, soit par l'installation de coque ou de souche. Veuillez garder à l'esprit que les performances d'un Fish Finder dépend en grande partie de la montée correctement sur le fond du bateau. Un transducteur mal monté peut entraîner une défaillance de la capture des ondes réfléchies ou d'autres défauts graves. Pour éviter ces problèmes, vous devez consulter un concessionnaire technique sur la façon d'installer correctement le transducteur avant l'installation réelle.
