Transducteur à ultrasons inséré de 1 MHz pour débitmètre d'eau à ultrasons

Partager sur:

Transducteur à ultrasons inséré de 1 MHz pour débitmètre d'eau à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-1M-01E
Marque de produit:
Piezohannas
code produit:
PHW-1M-01E

Description du produit

1 MHz transducteur ultrasonique inséré pour le débitmètre à eau ultrasonique

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHz brancher ultrasonic sous-marin transducteur
Modèle	PhW-1M-01E
La fréquence	1 MHz ± 5%
Distance de détection	0,05 ～ 3M
Le minimum LMEDANCE parallèle	25Ω ± 20 ％
Capacitance	2800pf ± 20 ％ @ 1 kHz
Sensibilité	Tension de conduite：24vpp 、 Distance ： 0,3 m 、 Echo Amplitude ： 1.6 V
en fonctionnement Tension	De pointe Tension＜ 300vpp
en fonctionnement Température	-40 ～ + 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 3,2 ° ± 1 ， Angle tranchant: 7,5 ° ± 2
Logement Matériel	Pom
Usage	débitmètre ultrasonique，Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	50g ± 5 ％（Longueur: 2 m）
Instructions de câblage	Red + ， blanc- ， noir: blindé fil (le capteur de température est facultatif)

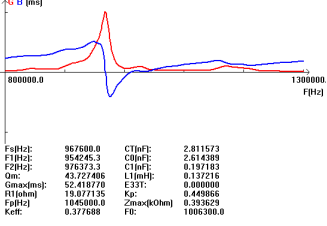

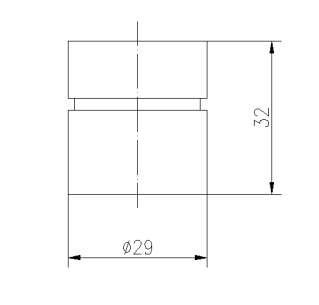

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

Diagramme schématique du capteur de température:

Type divisé Instruction du câble:

Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.

1. Trois instructions de câblage de base:

Rouge: transducteur +

Bleu: capteur de température +

Noir: public -

ACL0C4P5NWR07ZUFQ (I7MF
