PHA-200-01C
Piezohannas
PHA-200-01C

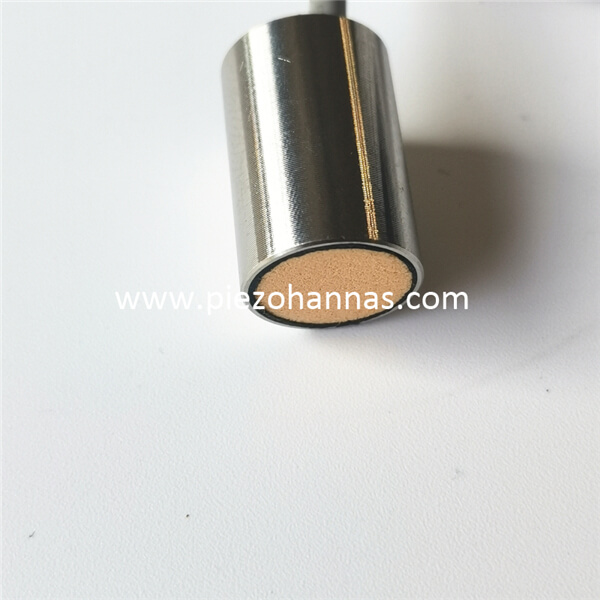

Transducteur à ultrasons en acier inoxydable de 200 kHz pour capteur de niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz ultrasoniquetransducteur |
| |
Modèle | PHA-200-01C | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 1000Ω ± 20％ | ||
450pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude ： 35 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2 ， Angle aigu:20 ° ± 4 | ||
Logement Matériel | 304 en acier inoxydable | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Taille:12 * 10 | |||
Niveau de protection | IP68 | ||
Lester | 12g ± 5％（Longueur: 40 cm） | ||
Instructions de câblage | Type intégré: Red + ， White- ， Black: Fil blindé | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de circuit d'essai de Transducteur:
Application de mesure de la distance:
Comme son nom l'indique, les capteurs à ultrasons mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons mesurent la distance à la cible en mesurant le temps entre l'émission et la réception. Un capteur optique a un émetteur et un récepteur, tandis qu'un capteur à ultrasons utilise un seul élément ultrasonique pour l'émission et la réception. Dans un capteur à ultrasons de modèle réfléchissant, un seul oscillateur émet et reçoit des ondes ultrasoniques alternativement. Cela permet la miniaturisation de la tête du capteur.
Transducteur à ultrasons en acier inoxydable de 200 kHz pour capteur de niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz ultrasoniquetransducteur |
| |
Modèle | PHA-200-01C | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 1000Ω ± 20％ | ||
450pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude ： 35 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2 ， Angle aigu:20 ° ± 4 | ||
Logement Matériel | 304 en acier inoxydable | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Taille:12 * 10 | |||
Niveau de protection | IP68 | ||
Lester | 12g ± 5％（Longueur: 40 cm） | ||
Instructions de câblage | Type intégré: Red + ， White- ， Black: Fil blindé | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de circuit d'essai de Transducteur:
Application de mesure de la distance:
Comme son nom l'indique, les capteurs à ultrasons mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons mesurent la distance à la cible en mesurant le temps entre l'émission et la réception. Un capteur optique a un émetteur et un récepteur, tandis qu'un capteur à ultrasons utilise un seul élément ultrasonique pour l'émission et la réception. Dans un capteur à ultrasons de modèle réfléchissant, un seul oscillateur émet et reçoit des ondes ultrasoniques alternativement. Cela permet la miniaturisation de la tête du capteur.
