Transducteur à ultrasons Stock 1Mhz pour la mesure de la profondeur

Partager sur:

Transducteur à ultrasons Stock 1Mhz pour la mesure de la profondeur

Application: Ranging, positionnement

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phyw-1m-02m
Marque de produit:
Piezohannas
code produit:
PHYW-1M-02M

Description du produit

Transducteur ultrasonique 1 MHz pour la mesure de la profondeur

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHz Ultrasonic Transducteur
Modèle	Phyw-1m-02m
La fréquence	1 MHz ±5%
Distance de détection	0.05～3m
LMEDANCE PARALLEMENT	40Ω ± 20％
Capacitance	1450pf ± 20％@ 1khz
Sensibilité	Non Tension de conduite：24V、 Distance：0,3 m、 Écho amplitude：1000 V
en fonctionnement Tension	De pointe Tension＜300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3 kilos ou0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:4.6° ± 10%， Angle aigu:10.7° ±dix%
Matériel de logement	PI
Usage	Mesure en profondeur ...
Installation Dimension	Selon Diagramme de structure de produit
Niveau de protection	IP68
Lester	11g ± 5％（Longueur：15 cm）
Instructions de câblage	Blanc +，Le noir-(Le capteur de température est facultatif)

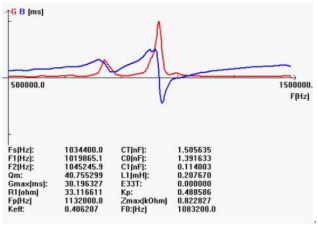

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
