Transducteur à ultrasons 500KHz pour la mesure de la profondeur

Application: Ranging, positionnement

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-500-20B
Marque de produit:
Piezohannas
code produit:
PHW-500-20B

Description du produit

Transducteur ultrasonique de 500 kHz pour la mesure de la profondeur

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons de 500 kHz
Modèle	PHW-500-20B
La fréquence	500KHz ±5%
LMEDANCE PARALLEMENT	12Ω ± 20％
Capacitance	7500pf ± 20％@ 1khz
Sensibilité	Sans chargeTension de conduite24V，Distance:0,3 m、 Écho amplitude:2.5V
en fonctionnement Tension	De pointe Tension＜600VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：3.0° ±dix%； Angle aigu:7.2° ±dix%；
Matériel de logement	abdos
Usage	Ranging, positionnement
Installation Dimension	Vérification du diagramme de la structure des produits ci-dessous
Niveau de protection	IP68
Lester	750g ± 5％（Longueur：10m）
Instructions de câblage	（trois fils：：Rouge:transducteur+，Bleu: capteur de température +, noir: public -;

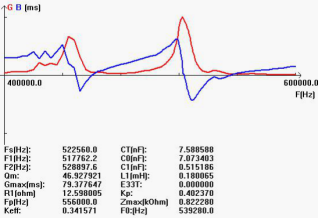

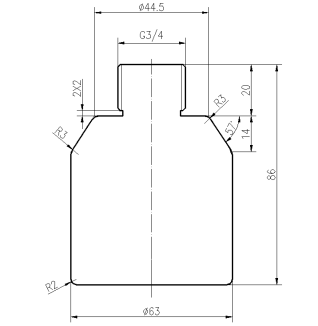

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
