PHW-1M-01U
Piezohannas
PHW-1M-01U
Transducteur à ultrasons à 1 MHz pour le débitmètre ultrasonique Doppler
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons 1 MHz |
| |
Modèle | PHW-1m-01U | ||
La fréquence | 1 MHz ±5% | ||
Distance de détection | 005～3m | ||
Le minimum LMEDANCE parallèle | 15Ω ± 20％ | ||
3000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：24 V、Distance:0,3 m、 Écho amplitude：1000 MV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:2.4° ±0.5， Angle aigu:5.6° ±1 | ||
Logement Matériel | matériau composite | ||
Usage | DopplerEffetdébitmètre ultrasonique | ||

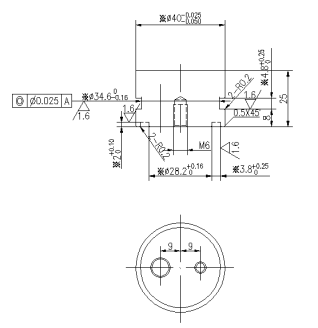

Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | g ± 5％ （Lengouffer：m） | ||
Instructions de câblage | Blanc-，Le noir-, fil à blindage； （capteur de températureest facultatif） | ||

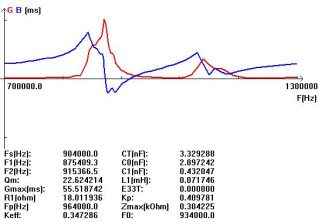

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
Application de débitmètre ultrasonique:
L'effet Doppler à ultrasons utilise un son ultrasonique réfléchissant pour mesurer la vitesse du fluide. En mesurant le décalage de fréquence entre la source de fréquence à ultrasons, le récepteur et la support de fluide, le mouvement relatif est mesuré. Le décalage de fréquence résultant est nommé l'effet Doppler.
Transducteur à ultrasons à 1 MHz pour le débitmètre ultrasonique Doppler
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons 1 MHz |
| |
Modèle | PHW-1m-01U | ||
La fréquence | 1 MHz ±5% | ||
Distance de détection | 005～3m | ||
Le minimum LMEDANCE parallèle | 15Ω ± 20％ | ||
3000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：24 V、Distance:0,3 m、 Écho amplitude：1000 MV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:2.4° ±0.5， Angle aigu:5.6° ±1 | ||
Logement Matériel | matériau composite | ||
Usage | DopplerEffetdébitmètre ultrasonique | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | g ± 5％ （Lengouffer：m） | ||
Instructions de câblage | Blanc-，Le noir-, fil à blindage； （capteur de températureest facultatif） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
Application de débitmètre ultrasonique:
L'effet Doppler à ultrasons utilise un son ultrasonique réfléchissant pour mesurer la vitesse du fluide. En mesurant le décalage de fréquence entre la source de fréquence à ultrasons, le récepteur et la support de fluide, le mouvement relatif est mesuré. Le décalage de fréquence résultant est nommé l'effet Doppler.
