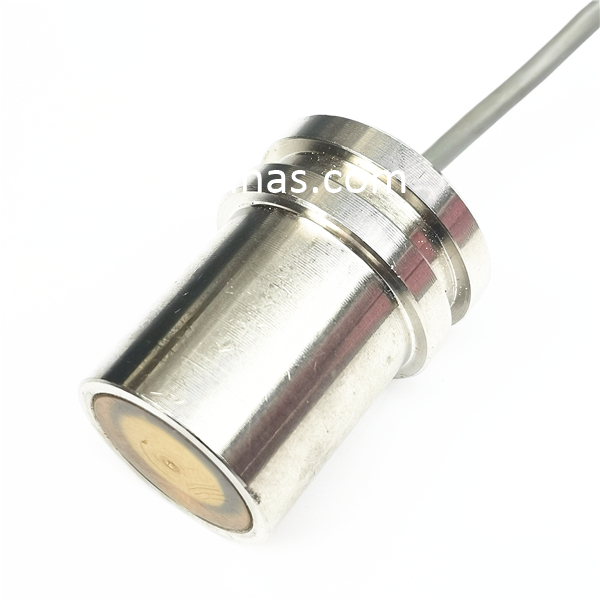

Pince 1 MHz sur capteur de transducteur à ultrasons pour débitmètre à ultrasons

Transducteur à ultrasons pour le débitmètre, le compteur de chaleur.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-1m-01pa
Marque de produit:
Piezohannas
code produit:
PHW-1M-01PA

Description du produit

Pince à 1 MHz sur un transducteur de débitmètre à ultrasons de type pour le débitmètre ultrasonique

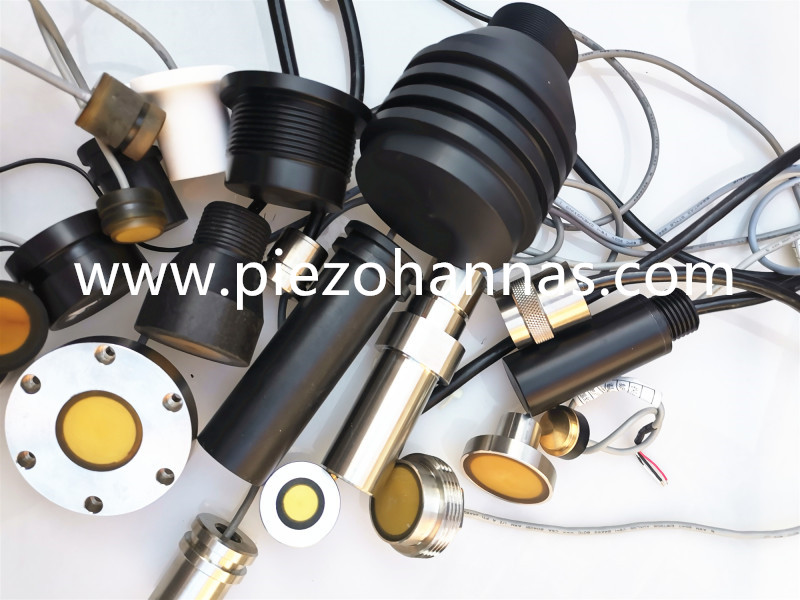

transducteur à ultrasons

Articles	Paramètres techniques		Image
Nom	1mhz Ultrasonic sous-marine transducteur
Modèle	PHW-1M-01PA
La fréquence	1 MHz ±5%
Distance de détection	005～3m
Le minimum LMEDANCE parallèle	170Ω ± 20％
Capacitance	1300pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24 VPP 、 Distance: 0,3 m 、 Echo Amplitude: 300 mV
en fonctionnement Tension	De pointe Tension＜ 300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 4,5 ° ± 1 ， Angle tranchant: 10,5 ° ± 2
Logement Matériel	S304
Usage	débitmètre ultrasonique
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	140g ± 5％（Lengouffer：2m）
Instructions de câblage	Type intégré: rouge + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）
Courbe d'admission		Diagramme de structure de produit
$QXY8 {% 78VQ8PRH_8_6AW$

Schéma de blocs de ultrasonstransducteur :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température:interface (3pin, 2,0 mm terminal)

Le rouge et le noir sont le câblage du capteur de température
