PHW-600-03D
Piezohannas
PHW-600-03D

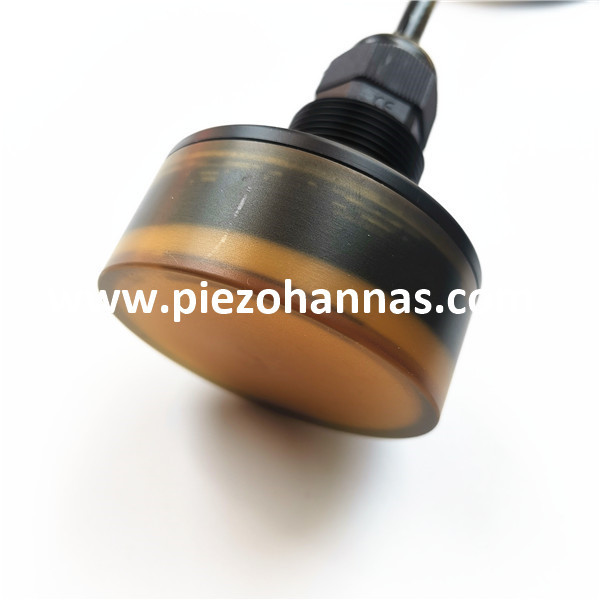

Transducteur à ultrasons à 600 kHz Mesure de 30 m de profondeur pour le débitmètre à ultrasons
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 600 kHz transducteur à ultrasons |
| |
Modèle | PHW-600-03D | ||
La fréquence | 600 kHz ± 5% | ||
Détection de distance | 0.3～30m | ||
LMEDANCE PARALLEMENT | 10Ω ± 20％ | ||
7000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 24 V 、Distance: 0,3 m、Écho amplitude: 2000 MV | ||
-40～+ 80 ℃ | |||
≤ 10kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:2,5 ° 10% ， Angle pointu: 5,8 ° ± 10% | |||
Matériel de logement | matériau composite | ||
usage | débitmètre ultrasonique， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 240g ± 5％ （longueur de fil：2m） | ||
Instructions de câblage | Bleu: transducteur +, noir: transducteur -, jaune: blindage; ( capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de débitmètre à ultrasons:
Les débitmètres ultrasoniques ont de nombreuses applications, du flux de processus à l'écoulement de la garde. Il est également une pratique courante d'utiliser un débitmètre ultrasonique à serrage pour vérifier d'autres débitmètres ou pour une mesure temporaire. L'article explique ce que vous devez savoir sur les bases de la mesure du débit ultrasonique et de ses applications.Il existe deux types de débitmètres ultrasoniques: les débitmètres ultrasoniques du temps Doppler et du transit. Mais d'abord, découvrons le principe de travail. Ensuite, nous pouvons parcourir des variations approfondies et des utilisations typiques. Plus tard, nous mettrons en évidence les avantages et les inconvénients et donnerons des exemples de marques sur le marché.
