Phw-150-e
Piezohannas
PHW-150-E
Mesure de profondeur du transducteur ultrasonique piézoélectrique à 150 kHz pour le débitmètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 150khz transducteur ultrasonique sous-marine |
| |
Modèle | PHW-150-e | ||
La fréquence | 150KHz ±5% | ||
Distance de détection | 0.6～40m | ||
LMEDANCE PARALLEMENT | 300Ω ± 20％ | ||
1500pf ± 20％@ 1khz | |||
Sensibilité | dfléchirvoltage: 200VPP、Distance:0.65m、 Amplitude:：500 mV | ||
-40～+ 80 ℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:20° ±dix%， Angle aigu :48° ±dix% | |||
Matériel de logement | Pom | ||
usage | Débitmètre ultrasonique, télémètre sous-marin | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 62g ± 5％ （longueur de fil：2m） | ||
Instructions de câblage | Rouge: transducteur +, blanc: transducteur -, noir: fil blindé； （ capteur de température est facultatif） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

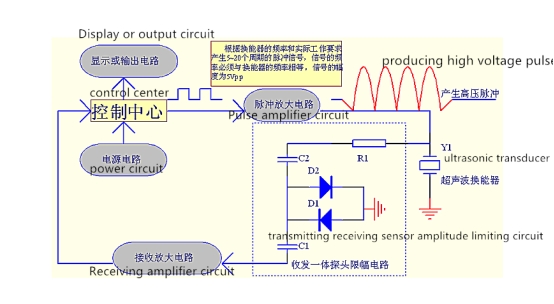

Schéma de bloc de transducteur ultrasonique :

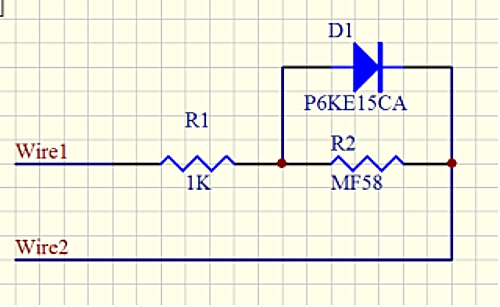

Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:

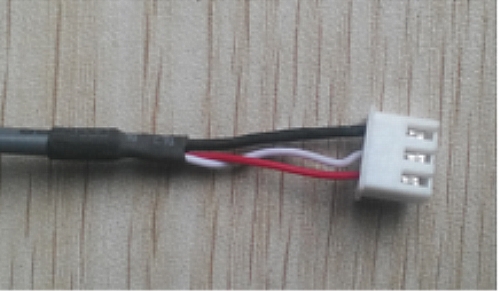

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

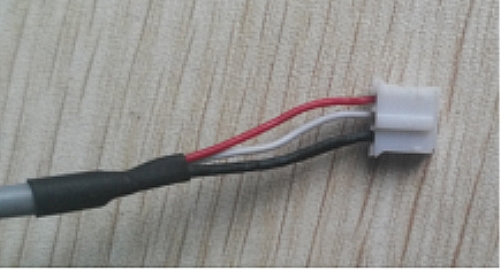

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
