Mesure de profondeur de transducteur ultrasonique 500khz pour appareil acoustique sous-marin

Partager sur:

Mesure de profondeur de transducteur ultrasonique 500khz pour appareil acoustique sous-marin

Application: Mesure en profondeur, positionnement

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-500-20B
Marque de produit:
Piezohannas
code produit:
PHW-500-20B

Description du produit

Mesure de la profondeur du transducteur ultrasonique de 500 kHz pour le dispositif acoustique sous-marin

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons de 500 kHz
Modèle	PHW-500-20B
La fréquence	500KHz ±5%
Le minimum LMEDANCE parallèle	12Ω ± 20％
Capacitance	7500pf ± 20％@ 1khz
Sensibilité	Pas de tension de conduite de chargement：24V,Distance：03m， Écho amplitude：2.5V
en fonctionnement Tension	De pointe Tension＜600VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：3.0° ±0.2°； Angle aigu：7.2° ±0.4°；
Logement Matériel	abdos
Usage	Ranging, positionnement
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	750g ± 5％（longueur de fil：10m）
Instructions de câblage	(Trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: public -;

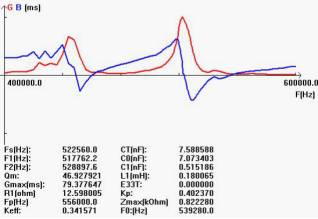

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

Diagramme schématique du capteur de température:

sur:

En vertu d'un:

Transducteur à ultrasons de 500 kHz transducteur pour dispositif acoustique sous-marin Mesure de profondeur du transducteur ultrasonique Transducteur de profondeur de transducteur ultrasonique de 500 kHz Capteur de transducteur de profondeur ultrasonique de 500 kHz Transducteur de profondeur à ultrasons Capteur à ultrasons pour dispositif acoustique sous-marin transducteur ultrasonique pour l'acoustique sous-marin Transducteur de profondeur à ultrasons de 500 kHz
