Phw-500-as
Piezohannas
PHW-500-AS

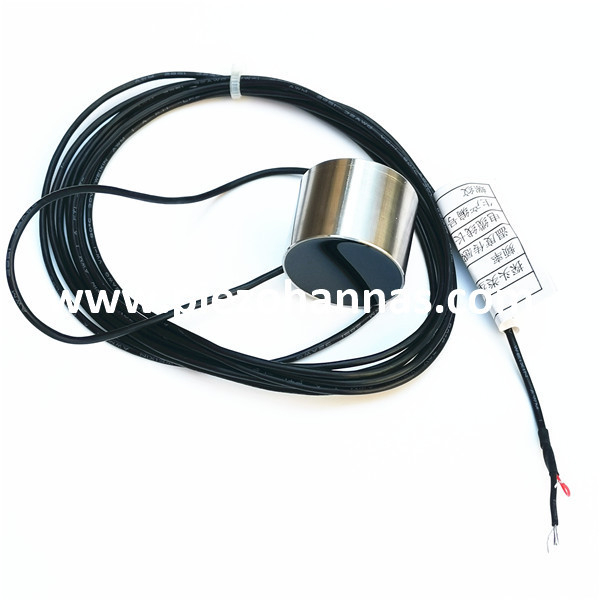

Transducteur de profondeur à ultrasons en acier inoxydable à 500 kHz pour télémètre ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur de profondeur sous-marine de 500 kHz |
| |
Modèle | Phw-500-as | ||
La fréquence | 500 kHz ± 5% | ||
Distance de détection | 0.30～30m | ||
LMEDANCE PARALLEMENT | 200Ω ± 20％ | ||
1900pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：23 V、Distance: 0,3 m、 Echo Amplitude: 300 mV | ||
-10～+50 ℃ | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7 ° ± 10% ， Angle pointu: 15 ° ± 10% | |||
Matériel de logement | 304 | ||
Usage | Télémètre sous-marin | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 52g ± 5％ （Longueur：2,5 m） | ||
Instructions de câblage | Blanc:transducteur+，Le noir:transducteur-, | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de télémètre ultrasonique:
Un capteur de recherche à ultrasons permet à un robot de détecter les obstacles sur son chemin en utilisant la propagation des ondes sonores à haute fréquence. Le capteur émet une onde sonore de fréquence, qui rebondit sur une surface réfléchissante et revient au capteur. Ensuite, en utilisant le temps nécessaire pour que l'onde revienne au capteur, la distance à l'objet peut être calculée. Pour augmenter la plage de détection, le capteur peut être monté sur un servo pour lui permettre de tourner.
