PhW-2M-01G
Piezohannas
PHW-2M-01G

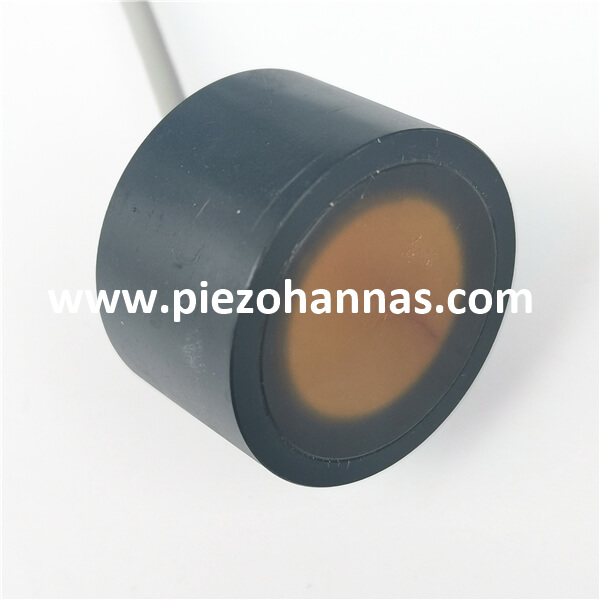

Mesure du débit du transducteur ultrasonore sous-marine à 2 MHz pour le débitmètre à eau ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 2 MHz transducteur ultrasonique sous-marine |
| |
Modèle | PHW-2M-01G | ||
La fréquence | 2 MHz ±5% | ||
Distance de détection | 003～2m | ||
Parallèle minimum lMedance | Ω ± 20％ | ||
Capacitance | pf ± 20％@ 1khz | ||
Sensibilité | |||
en fonctionnement Tension | De pointe Tension＜150VPP | ||
en fonctionnement Températuree | -40～+ 80 ℃ | ||
Pression | ≤10Kilos ou 1MPA | ||
Angle | (Largeur de faisceau) faisceau de demi-puissance Largeur@ -3db: 1,8 ° ±dix%， Angle aigu:4,2 ° ±dix% | ||
Matériel de logement | Pom | ||
Usage | Débitmètre ultrasonique, télémètre sous-marin | ||
Niveau de protection | IP68 | ||
Lester | |||
Instructions de câblage | Rouge: transducteur +, blanc: transducteur -, noir: fil blindé; ( capteur de températureest facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
| |||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de débitmètre à ultrasons:
Un débitmètre d'eau est un instrument capable de mesurer la quantité d'eau traversant un tuyau. Plusieurs technologies de débitmètres d'eau sont disponibles pour la sélection en fonction des applications de mesure de l'eau, des conditions budgétaires et des exigences d'entretien. Chacun de ces types de débitmètres d'eau a un principe de fonctionnement unique, un coût de propriété global et des avantages d'application spécifiques.
