PhW-600-01V
Piezohannas
PHW-600-01V

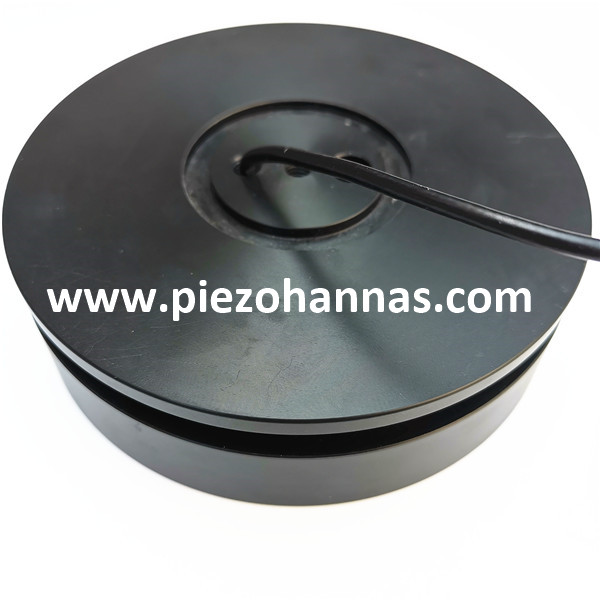

Mesure du débit de transducteur à ultrasons à 600 kHz pour le débitmètre à ultrasons
Paramètres techniques:

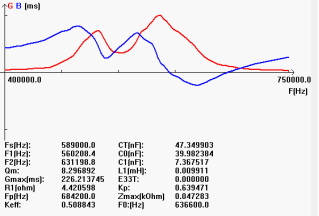

Articles | Paramètres techniques | Image | |
Nom | 600 kHz transducteur à ultrasons |
| |
Modèle | PhW-600-01V | ||
La fréquence | 600 kHz ± 5% | ||
Détection de distance | 0,3 ～ 30m | ||
LMEDANCE PARALLEMENT | 5Ω ± 20 ％ | ||
47000pf ± 20 ％ @ 1 kHz | |||
Sensibilité | Tension de conduite: 250vpp 、 Distance: 1,1 m 、 Echo Amplitude: 35V | ||
-40～+80℃ | |||
≤10Kilos ou 1MPA | |||
(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 0,3 ° ± 0 ° ， Angle pointu: 0,8 ° ± 10% | |||
Matériel de logement | Pom + pi | ||
usage | Test d'écoulement, débitmètre à ultrasons ， | ||
Voir le dessin de la structure du produit pour plus de détails | |||
Niveau de protection | IP68 | ||
Lester | 555g±5％ （longueur de fil：2m） | ||
Instructions de câblage | Blanc: transducteur +, noir: transducteur - & bouclier ； (capteur de température est facultatif) | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
Instruction de câble de type intégré:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB
Instructions de câblage à trois cœurs:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public-
Instructions de câblage à quatre cœurs:
Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
Application de débitmètre ultrasonique:
L'écoulement à ultrasons est un dispositif de mesure du débit volumétrique avec une large gamme d'applications de liquides et de gaz. Les débitmètres ultrasoniques peuvent être de bonnes alternatives aux débitmètres électromagnétiques et aux débitmètres de vortex. Si nous ne pouvons pas déployer un débitmètre électromagnétique, une ultrasonic fait une excellente deuxième option. Et si le produit ne prend pas en charge l'ultrasons, vous vous regardez probablement vers le vortex.
