PH40f0620
Piezohannas
PH40F0620
40 kHz Distance Mesurer le capteur du transducteur Fiche technique pour Arduino
Introduction:
PH40f0620Le capteur à ultrasons a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | PH40f0620 |
Fréquence de résonance centrale (kHz) | 40KHz ± 2,0 kHz |
Bande passante | ± 1,5 kHz |
Distance de détection | 0,35 ~ 10m |
Angles morts | <0,35 m |
Lancez le faisceau d'angle (total -6 dB) | 14 ± 2 ° |
Isensibilité ntegrée (0 db = 400 VP-P；période：50；distance：1,5 m) | -76db min |
Capacité électrostatique | 3000pf ± 20% |
Impédance parallèle minimale | 180Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | 1800VP-P |
Température de fonctionnement | -20 ~ 70 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | IP65 |
Installation | Fixé de vis |
Boîtier | abdos |
Lester | 1,5 kg |
Photo:

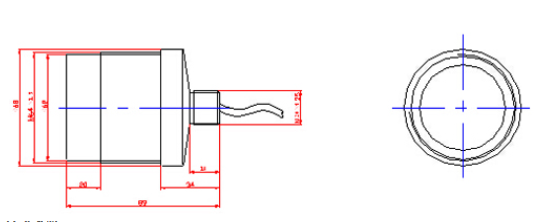

Dimension de contour:

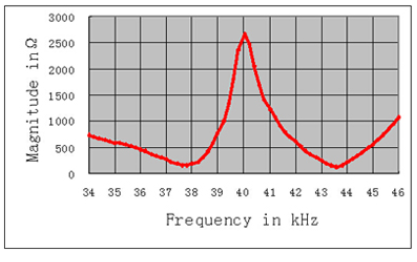

Courbe de résistance à la fréquence：

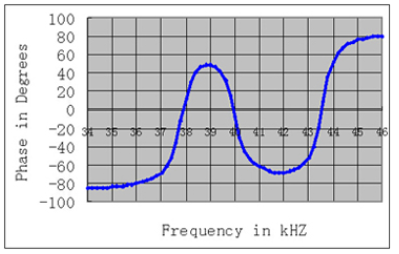

La fréquence-Angle de phase Courbe：
Test de sensibilité:
Tension de transmission: 200VP-P; Période: 10;Distance: 1M
Dirréctivité Courbe：
![(Sd4vqage7aso] @ (j9ph% 0](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/ljBqnKjlRioSrlklnlio/SD4VQAGE7ASO-J9PH.png)
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
1. Joint de semblance d'activité (extérieur en PVC couvrant)
2.Condément de thread de confidence (G1 \")
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
