Fiche technique du capteur de profondeur à ultrasons à double fréquence pour robot arduino

     Fiche technique du capteur de profondeur ultrasonique à double fréquence pour le robot Arduino

Articles	Paramètres techniques		Image
Nom	200 kHz-50khz transducteur pour sous-marinmesure de la distance,Ultrasonique,     transducteur pour boue la mesure （acier inoxydable）
Modèle	Pp-50/200-nb
Frequise	200 kHz ± 5KHz / 50KHz ± 3KHz
Distance de détection	200 kHz 0,6～120m 50khz 3～500m
LMEDANCE PARALLEMENT	600Ω ± 20％
Capacitance	4300pf ± 20％@ 1khz
Sensibilité	ConduiteTension：600vpp、Distance：0,8 m、 Écho amplitude：16 V（200 kHz）
en fonctionnement  Tension	De pointe  Tension＜1500vpp
en fonctionnement  Température	-40～+ 80 ℃
Pression	≤3Kilos ou0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7,5 ° ± 1， Angle aigu: 17,5 ° ± 2（200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：27 ° ± 2， Angle aigu: 68 ° ± 4（50khz）
Matériel de logement	Acier inoxydable
Usage	Débitmètre ultrasonique, recherche de sous-marins
Installation  Dimension	Vérification PDiagramme de structure RODUct ci-dessous
Niveau de protection	IP68
Lester	1200g ± 5％ （Longueur：10m）
Instructions de câblage	(Ligne trois）:Rouge:transducteur+, Bleu: températurecapteur+, Noir: commun-

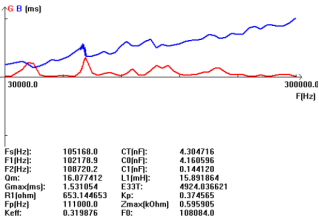

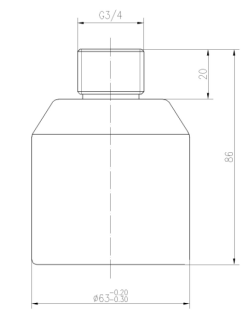

Courbe d'admission		PRODUCTStructureDiagramme

Remarquer:

1, veuillez ne pas appliquer D.C.Pollage pour les capteurs à ultrasons pour éviter la migration.
2, parce que les capteurs ont une direction potentielle, veuillez faire attention à son installation
emplacement.
3, pour assurer la fiabilité et la longue durée de vie de service, n'utilisez pas les capteurs où la température est
plus élevé que noté.
4, ne peut pas utiliser les capteurs dans une zone à vide ou des zones dangereuses.
5, n'utilisez pas dans une zone de vapeur, cette zone de l'atmosphère produit une température inégale
Le gradient entraînera une erreur de mesure.
6, les produits ne doivent pas être utilisés ou stockés dans une atmosphère corrosive, en particulier où
Le chlorure de gaz, le sulfure de gaz, l'acide, l'alcali, le sel ou similaires sont présents. Stocker les produits dans le

salle où est la température et l'humidité normales, et éviter la lumière du soleil, changements soudains
en température et en humidité. Il peut provoquer une défaillance ou un dysfonctionnement dans de telles conditions.
7, si vous postulez à la fréquence non standard et à d'autres conditions spéciales, veuillez informer
nous les conditions de travail spécifiques, le circuit dont vous avez besoin, afin de faire des capteurs pour rencontrer
vos exigences spécifiques.
