PH75f0256
Piezohannas
PH75F0256

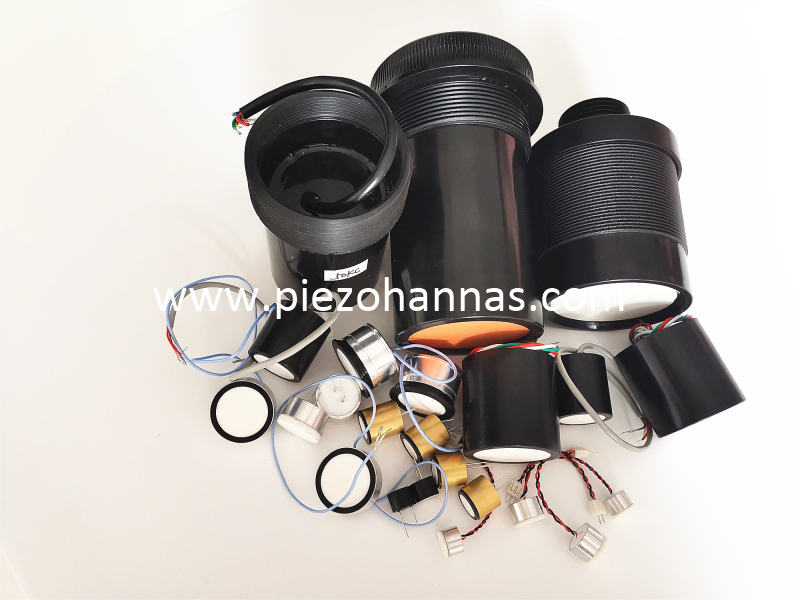

Circuit transducteur ultrasonore piézoélectrique à 75 kHz pour la mesure de la distance
Introduction:
Le capteur à ultrasons PH75F0256 a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | PH75f0256 |
Fréquence de résonance centrale (kHz) | 75 kHz ±4.0khz |
La fréquenceBande passante | 6,0 kHz |
Distance de détection | 0,25 ~ 6m |
Angles morts | <0,25 m |
Lancez le faisceau d'angle (-3Plein de db en plein angle) | 14 ± 2 ° |
Sensibilité intégrée (0 dB = 200 VP-P；période：50；distance：40 cm) | -60 dB min |
Capacité électrostatique | 2000pf ± 20% |
Impédance parallèle minimale | 200Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | ＜800 V |
Température de fonctionnement | -20 ~ 80 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | IP65 |
Installation | Cycle externe fixe |
Boîtier | abdos |
Dimension de contour:
Courbe de résistance à la fréquence：
![636T30 @ {6] KA8JQ1UT (FB8](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/lqBqnKjlRioSilprkmio/636T30-KA8JQ1UT-FB8.png)
La fréquence-Angle de phase Courbe：
Test de sensibilité:
Transmission de tension: 200VP-P; période:50; distance:40cM
Dirréctivité Courbe：
Caractéristique:
1. Package solide (coque en alliage ABS ou en aluminium)
2.Installation rapide (m20 * 1,5 vis)
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
Avis et stockage:
1. Veuillez ne pas appliquer D.C.Pollage pour les capteurs à ultrasons pour éviter la migration.
2 Parce que les capteurs ont une direction potentielle, veuillez faire attention à son emplacement d'installation.
3. Pour assurer la fiabilité et la durée de vie longue, n'utilisez pas les capteurs où la température est supérieure à la note.
4 Je ne peux pas utiliser les capteurs dans une zone sous vide ou des zones dangereuses.
5 N'utilisez pas dans une zone de vapeur, la zone de l'atmosphère produit un gradient de température inégal entraînera une erreur de mesure.
6. Les produits ne doivent pas être utilisés ou stockés dans une atmosphère corrosive, en particulier lorsque le chlorure de gaz, le sulfure, l'acide, l'alcali, le sel ou similaires sont présents. Conservez les produits dans la pièce où est la température et l'humidité normales, et évitez la lumière du soleil, des changements soudains de température et d'humidité. Il peut provoquer une défaillance ou un dysfonctionnement dans de telles conditions.
7. Si vous postulez à la fréquence non standard et à d'autres conditions spéciales, veuillez nous informer les conditions de travail spécifiques et le circuit dont vous avez besoin, afin de créer des capteurs pour répondre à vos besoins spécifiques.
