90KHz PTEE logeant le transducteur ultrasonique piézoélectrique pour le débitmètre ultrasonique

Partager sur:

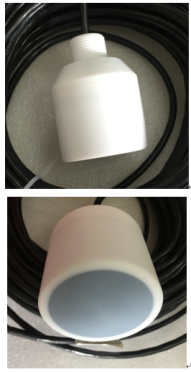

90KHz PTEE logeant le transducteur ultrasonique piézoélectrique pour le débitmètre ultrasonique

Application: débitmètre à ultrasons, télémètre sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-90-nc
Marque de produit:
Piezohannas
code produit:
PHW-90-NC

Description du produit

Transducteur ultrasonique piézoélectrique PTEE 90 kHz pour un débitmètre à ultrasons

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	90Khz transducteur ultrasonique sous-marine
Modèle	PHW-90-NC
La fréquence	90KHz ±5%
Distance de détection	08～150m
LMEDANCE PARALLEMENT	700Ω ± 20％
Capacitance	5000pF ± 20％@ 1khz
Sensibilité	Aucune tension de conduite de charge:500VPP、Distance:0,6 m、 Echo Amplitude:4.0V
en fonctionnement Tension	De pointe Tension＜1000VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤10Kilos ou1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:16° ±dix%， Angle aigu:38° ±dix%
Matériel de logement	Ptee
usage	Débitmètre ultrasonique, télémètre sous-marin
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	2050g ± 5％（longueur de fil：30m）
Instructions de câblage	(troisième ligne): rouge: transducteur +, bleu: capteur de température +, noir: public -;

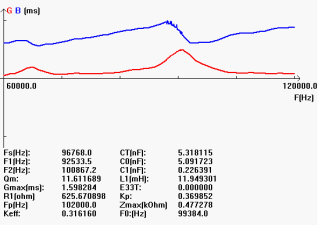

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Schéma du capteur de température schématique (Modèle: MF58_502F3470):

O3`1pa5yr5% Z5`dq1r
Instruction de câble de type intégré:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

Type de division: câble standard de 10 m, avec chaque 50 m de câble supplémentaire, l'atténuation du signal est de 6 dB

Instructions de câblage à trois cœurs:

Rouge: transducteur +
Bleu: capteur de température +
Noir: public-

Instructions de câblage à quatre cœurs:

Rouge: transducteur +
Jaune: transducteur-
Bleu, noir: capteur de température
