transducteur de télémétrie sous-marine à double fréquence transducteur à ultrasons d'instrument d'interface de boue

Partager sur:

transducteur de télémétrie sous-marine à double fréquence transducteur à ultrasons d'instrument d'interface de boue

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-50/200-NC
Marque de produit:
Piezohannas
code produit:
PHW-50/200-NC

Description du produit

Transducteur d'instrument d'interface de boues de transducteurs sous-marins à double fréquence

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200 kHz-50khz utransducteur de gamme de plans instrument d'interface de bouesultrasonic transducteur
Modèle	PHW-50/200-NC
La fréquence	200 kHz ±5%/ 50khz±5%
Distance de détection	200 kHz 0,6～120m 50khz 3～500m
Le minimum LMEDANCE parallèle	600Ω ± 20％
Capacitance	4300pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 600vpp 、 Distance: 0,8 m 、 Amplitude d'écho: 15 V （200KHz）
en fonctionnement Tension	De pointe Tension＜ 600vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 68 ° ± 4 （50 kHz）
Logement Matériel	PTEF
Usage	Débit ultrasonique ， Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	900g ± 5％（Lengouffer：10m）
Instructions de câblage	(trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: public -;

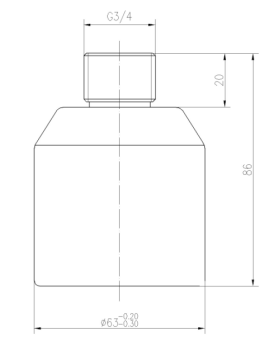

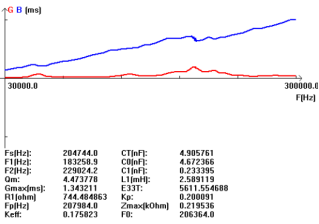

Courbe d'admission		Diagramme de structure de produit

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
