Phw-500-e
Piezohannas
PHW-500-E
500 kHz Transducteur ultrasonique piézoélectrique Mesure de 30 m de profondeur pour le capteur de niveau liquide
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 500 kHz transducteur pour le niveau liquide (monté à l'extérieur) |
| |
Modèle | Phw-500-e | ||
La fréquence | 500 kHz ± 5% | ||
Distance de détection | 0.3～30m | ||
LMEDANCE PARALLEMENT | 300Ω ± 20％ | ||
1600pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：24vpp、Distance:0,3 m、 Echo Amplitude:400 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 4,0 ° ± 1， Angle aigu: 9,5 ° ± 2 | |||
Matériel de logement | Pom | ||
Usage | Débitmètre ultrasonique, recherche de gamme de sous-marins, capteur de niveau liquide | ||
Vérification PDiagramme de structure RODUct ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 110g ± 5％ （Longueur：2m） | ||
Instructions de câblage | Rouge:transducteur+，Blanc:transducteur-, noir: fil blindé（sans capteur de température） | ||

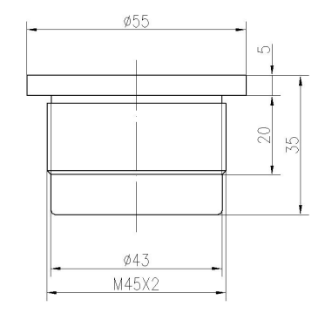

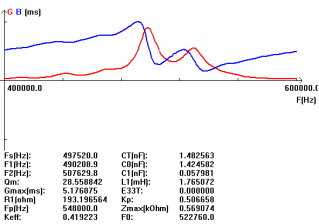

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

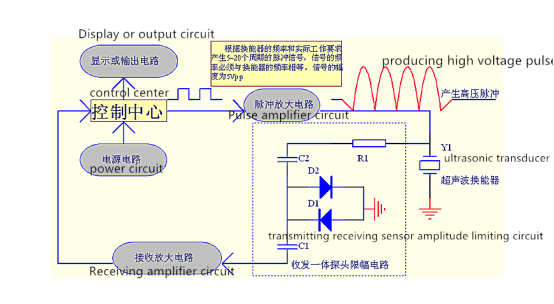

2. Diagramme block du transducteur à distance à ultrasons :

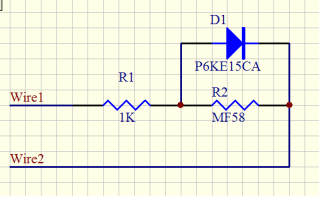

3. Diagramme schématique du capteur de température:
Application des capteurs de niveau liquide:
Les capteurs de niveau de liquide sont appelés les capteurs utilisés pour détecter les niveaux de liquide ou les interfaces entre les liquides tels que l'eau et l'huile ou les solides et les liquides. Ces capteurs peuvent également être définis comme des transducteurs ou comme des systèmes intégrés avec des capacités d'instrumentation et de contrôle. Ce type de capteur de niveau liquide est l'un des capteurs les plus importants et joue un rôle essentiel dans la variété d'applications industrielles et de consommation. Les capteurs de niveau de liquide à ultrasons utilisent une technologie ultrasonique pour générer une onde sonore haute fréquence pour mesurer le temps pour l'écho pour se refléter sur la cible et revenir au capteur de niveau liquide ultrasonique. La distance du capteur de niveau liquide à ultrasons au fluide est ensuite calculée en fonction de la vitesse du son et du profil programmé dans le capteur.
