PhW-50/200-NB
Piezohannas
PHW-50/200-NB
Transducteur ultrasonique en acier inoxydable de 200 kHz-50KHz pour un débitmètre à ultrasons
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons sous-marine de 200 kHz-50 kHz |
| |
Modèle | PhW-50/200-NB | ||
La fréquence | 200 kHz 0,6 ～ 120m 50khz 3 ～ 500m | ||
Distance de détection | 200 kHz 0,6～120m 40 kHz 3～500m | ||
LMEDANCE PARALLEMENT | 600Ω ± 20 ％ | ||
4300pf ± 20 ％ @ 1 kHz | |||
Sensibilité | ConduiteTension： 600vpp 、 Distance: 0,8 m 、 Amplitude d'écho: 16 V （200KHz） | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 68 ° ± 4 （50 kHz） | |||
Matériel de logement | Acier inoxydable | ||
Usage | Débitmètre ultrasonique, recherche de sous-marins | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 1200 g ± 5 ％ （Longueur： 10m） | ||
Instructions de câblage |
Rouge: Transducteur ＋ 、 Bleu: Capteur de température ＋ 、 Black: Common－ ； | ||

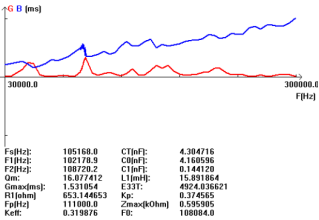

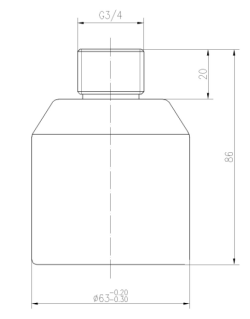

Courbe d'admission | PRODUCTStructureDiagramme | ||
|
| ||
Application de débitmètre ultrasonique:
Le débitmètre ultrasonique peut effectuer des mesures complexes et simples. Vous pouvez trouver des versions sophistiquées sur le marché, dédiées aux applications de garde et à d'autres mesures à haut débit. Vous avez peut-être besoin d'autres appareils pour les soutenir avec des données de processus telles que la pression, la température et la composition de gaz pour la garder exacte, mais elle fera le travail. À la baisse, vous devez préparer le tuyau pour recevoir le flux de serrage Le capteur du compteur. Vous devrez également connaître l'épaisseur et le matériau du tuyau et vous assurer de ne pas avoir d'incrustation. Pourtant, vous pouvez installer une serrage avec un émetteur de débit local ou un débitmètre ultrasonique portable.
Département de production :
Transducteur ultrasonique en acier inoxydable de 200 kHz-50KHz pour un débitmètre à ultrasons
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons sous-marine de 200 kHz-50 kHz |
| |
Modèle | PhW-50/200-NB | ||
La fréquence | 200 kHz 0,6 ～ 120m 50khz 3 ～ 500m | ||
Distance de détection | 200 kHz 0,6～120m 40 kHz 3～500m | ||
LMEDANCE PARALLEMENT | 600Ω ± 20 ％ | ||
4300pf ± 20 ％ @ 1 kHz | |||
Sensibilité | ConduiteTension： 600vpp 、 Distance: 0,8 m 、 Amplitude d'écho: 16 V （200KHz） | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 68 ° ± 4 （50 kHz） | |||
Matériel de logement | Acier inoxydable | ||
Usage | Débitmètre ultrasonique, recherche de sous-marins | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 1200 g ± 5 ％ （Longueur： 10m） | ||
Instructions de câblage |
Rouge: Transducteur ＋ 、 Bleu: Capteur de température ＋ 、 Black: Common－ ； | ||
Courbe d'admission | PRODUCTStructureDiagramme | ||
|
| ||
Application de débitmètre ultrasonique:
Le débitmètre ultrasonique peut effectuer des mesures complexes et simples. Vous pouvez trouver des versions sophistiquées sur le marché, dédiées aux applications de garde et à d'autres mesures à haut débit. Vous avez peut-être besoin d'autres appareils pour les soutenir avec des données de processus telles que la pression, la température et la composition de gaz pour la garder exacte, mais elle fera le travail. À la baisse, vous devez préparer le tuyau pour recevoir le flux de serrage Le capteur du compteur. Vous devrez également connaître l'épaisseur et le matériau du tuyau et vous assurer de ne pas avoir d'incrustation. Pourtant, vous pouvez installer une serrage avec un émetteur de débit local ou un débitmètre ultrasonique portable.
