Pha-64-05fa-f
Piezohannas
PHA-64-05FA-F

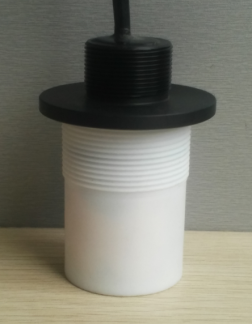

64 kHz Transducteur ultrasonique piézoélectrique anti-corrosif pour capteur de niveau ultrasonique
Articles | Paramètres techniques | Image | |
Nom | 64 kHz anti-corrosif transducteur A taper (diviser les types) |
| |
Modèle | Pha-64-05fa-f | ||
La fréquence | 64 kHz ± 5% | ||
Distance de détection | 0.3～5m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
Capacitance | 1600pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：800vpp，Distance: 0,6 m， Écho amplitude：100 mV | ||
en fonctionnement Tension | De pointe Tension＜1500vpp | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3kilos ou 0,3 MPA | ||
Angle | (LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 7 ° ± 2 ， Angle tranchant: 16 ° ± 4 | ||
Logement Matériel | Pom、Ptfe
| ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Installation Dimension | Le fil de levage: M32 * 1.5, En bas avec fil ：M48 × 2 | ||
Niveau de protection | IP68 | ||
Lester | 700g ± 5％ （ Longueur：10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche: Transducteur - Bleu ， Black: Capteur de température （MF58） ； Type séparé（Trois fils： ：Rouge:transducteur+、 Bleu: capteur de température + 、 noir: ligne commune－ ； ； | ||

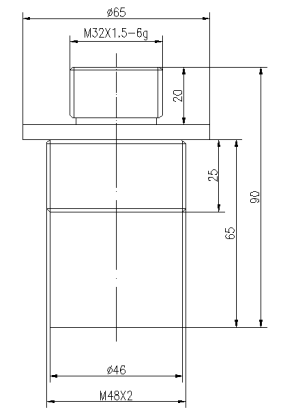

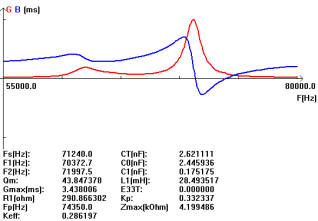

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

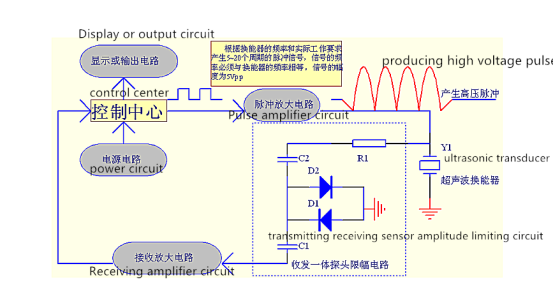

Schéma de bloc de transducteur à distance à ultrasons :

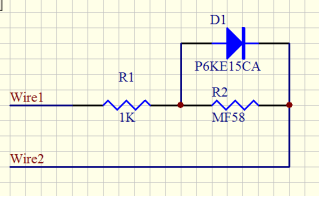

Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
2.Tour Instructions de câblage de base:
Rouge: transducteur +
Jaune: transducteur -
Bleu, noir: capteur de température +
Application du capteur de niveau ultrasonique:
La mesure de niveau ultrasonique est une solution très rentable pour la mesure à court et à long terme, même dans des conditions environnementales difficiles telles que les vibrations et la poussière. La mesure du niveau ultrasonique est une technologie non contactée utilisée dans de nombreuses zones industrielles pour surveiller et contrôler le niveau de liquides, de boues et de solides.
Le transducteur de niveau ultrasonique émet des impulsions acoustiques dans un faisceau étroit perpendiculaire à la face du transducteur. L'émetteur-récepteur de niveau mesure le temps de propagation entre l'émission d'impulsions et la réception de l'écho pour calculer la distance entre le transducteur et le matériau. Les variations de la vitesse du son dues aux changements de température dans la plage autorisée sont automatiquement compensées par le capteur de température intégral.
