Pha-40-12b-f
Piezohannas
PHA-40-12B-F

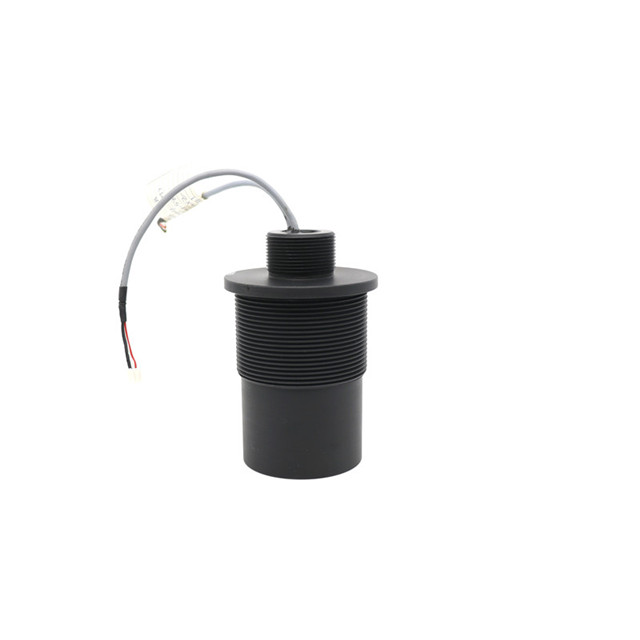

Transducteur à ultrasons piézoélectriques de 40 kHz pour capteur de niveau
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons de 40 kHz |
| |
Modèle | Pha-40-12b-f | ||
La fréquence | 40 kHz ± 5% | ||
Distance de détection | 0.5～12m | ||
LMEDANCE PARALLEMENT | 4400Ω ± 20％ | ||
4600pf ± 20％@ 1khz | |||
Sensibilité | charger tension de conduite：700vpp ， Distance: 0,6 m， Echo Amplitude: 600 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 9 ° ± 10% ， Angle pointu: 21 ° ± 10% | |||
Matériel de logement | Pom | ||
Usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||
Niveau de protection | IP68 | ||
Lester | 880g ± 5％（10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche： transducteur-、bleu，noir: capteur de température（MF58） ；Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||

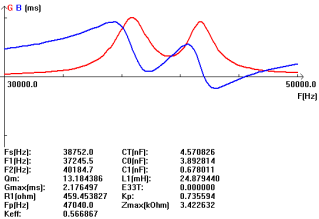

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite.Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.
Circuit de conduite:
