Pha-21-30fc-f
Piezohannas
PHA-21-30FC-F
Transducteur à ultrasons à longue portée de 21 kHz pour capteur de niveau

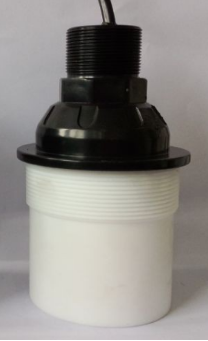

Articles | Paramètres techniques | Image | |
Nom | 21KHz anti-corrosif transducteur c taper(type divisé） |
| |
Modèle | Pha-21-30fc-f | ||
La fréquence | 21 kHz ± 5% | ||
Distance de détection | 1.0～25m | ||
Le minimum LMEDANCE parallèle | 1100Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：560vpp，Distance：0,6 m， Écho amplitude：270 mV | ||
-40～+ 80 ℃ | |||
≤3kilos OR0,3MPA | |||
| ((Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 13 ° ± 2， Angle tranchant: 31 ° ± 4 | ||
Logement Matériel | Ptfe | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Le fil de levage: M38 × 1,5，En bas avec fil: M78 × 2 | |||
Niveau de protection | IP68 | ||
Lester | 1480g ± 5％ （ longueur：10m） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche： transducteur-、bleu，noir: capteur de température（MF58） ； Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||

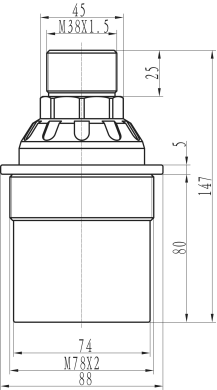

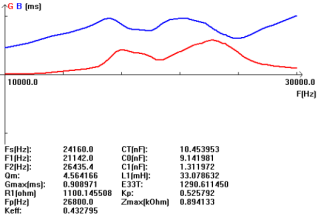

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

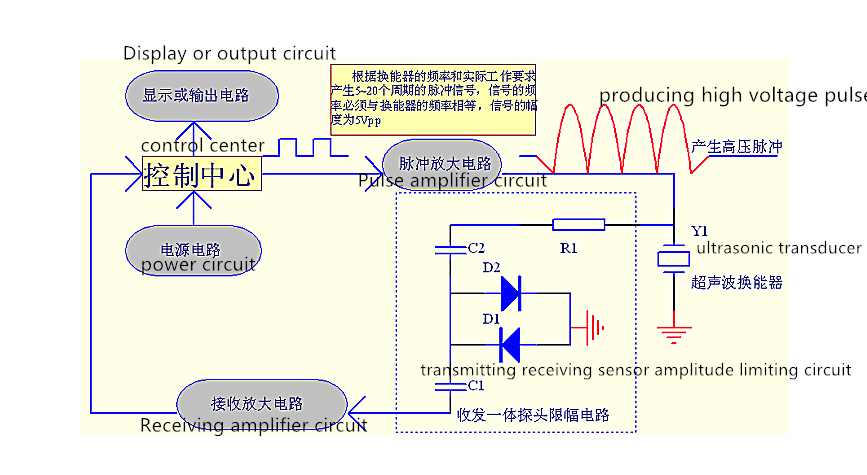

Schéma de blocs de ultrasonstransducteur de distance :

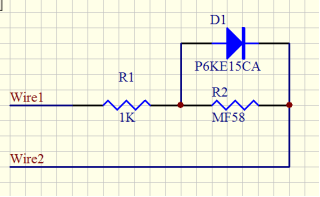

Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
Quatre instructions de câblage de base:
Rouge: transducteur +
Jaune: transducteur -
Bleu, noir: capteur de température +

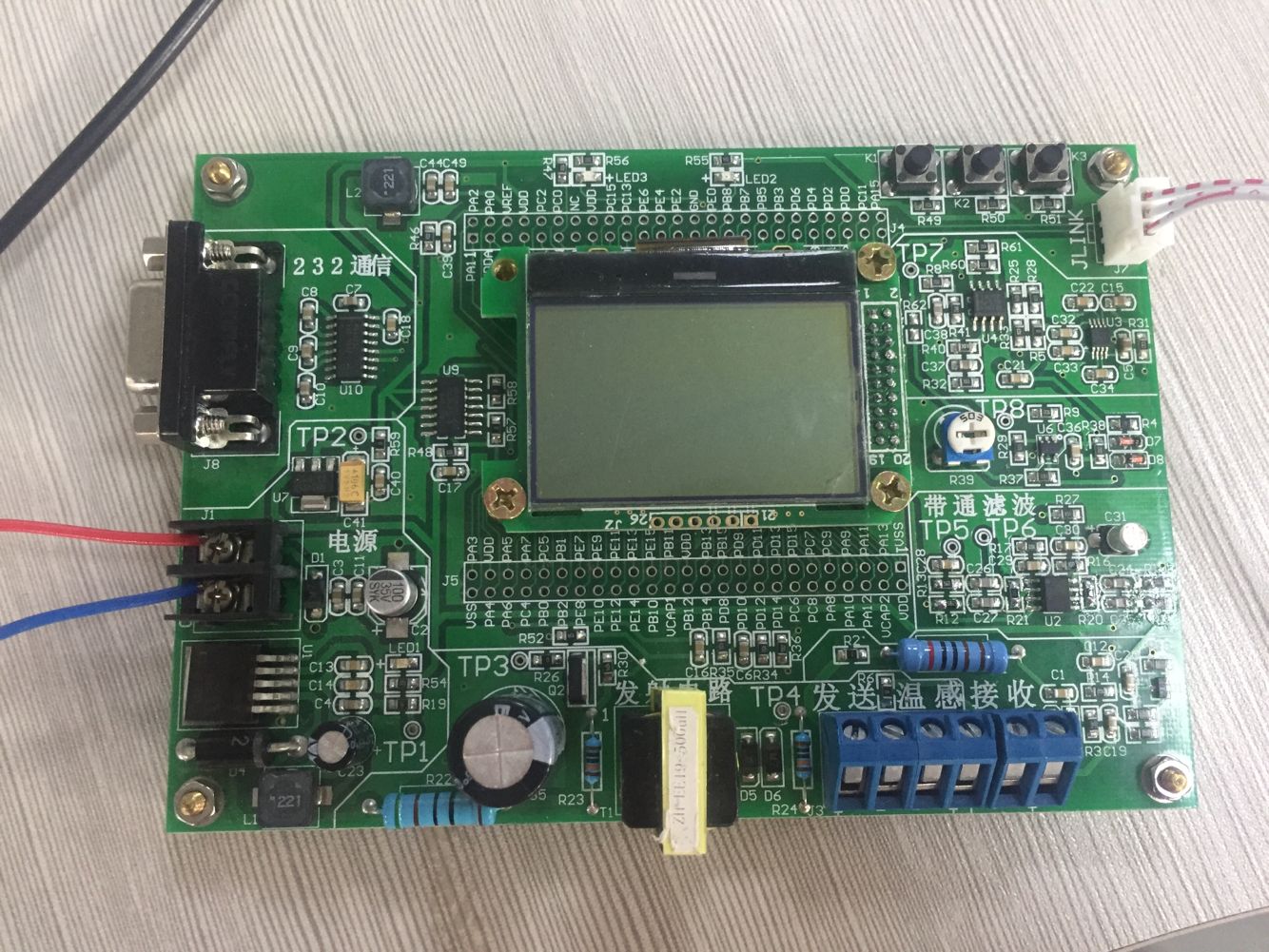

INTRODUCTION DE LA COMMECE DE DÉVELOPPEMENT (FACTOSEL):
La carte de développement ultrasonique à haute fréquence DYSTM32F4 est basée sur le microcontrôleur STM32F407VGT6, y compris une interface Jlink embarquée, 2 LED, 3 boutons indépendants, le circuit de réception ultrasonique LCD12864, le circuit de transmission ultrasonore d'origine, MAX232 Conversion de niveau chIP, Capteur de température Interface MF58.
Transducteur à ultrasons à longue portée de 21 kHz pour capteur de niveau
Articles | Paramètres techniques | Image | |
Nom | 21KHz anti-corrosif transducteur c taper(type divisé） |
| |
Modèle | Pha-21-30fc-f | ||
La fréquence | 21 kHz ± 5% | ||
Distance de détection | 1.0～25m | ||
Le minimum LMEDANCE parallèle | 1100Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：560vpp，Distance：0,6 m， Écho amplitude：270 mV | ||
-40～+ 80 ℃ | |||
≤3kilos OR0,3MPA | |||
| ((Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 13 ° ± 2， Angle tranchant: 31 ° ± 4 | ||
Logement Matériel | Ptfe | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Le fil de levage: M38 × 1,5，En bas avec fil: M78 × 2 | |||
Niveau de protection | IP68 | ||
Lester | 1480g ± 5％ （ longueur：10m） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche： transducteur-、bleu，noir: capteur de température（MF58） ； Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de blocs de ultrasonstransducteur de distance :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
Quatre instructions de câblage de base:
Rouge: transducteur +
Jaune: transducteur -
Bleu, noir: capteur de température +
INTRODUCTION DE LA COMMECE DE DÉVELOPPEMENT (FACTOSEL):
La carte de développement ultrasonique à haute fréquence DYSTM32F4 est basée sur le microcontrôleur STM32F407VGT6, y compris une interface Jlink embarquée, 2 LED, 3 boutons indépendants, le circuit de réception ultrasonique LCD12864, le circuit de transmission ultrasonore d'origine, MAX232 Conversion de niveau chIP, Capteur de température Interface MF58.
